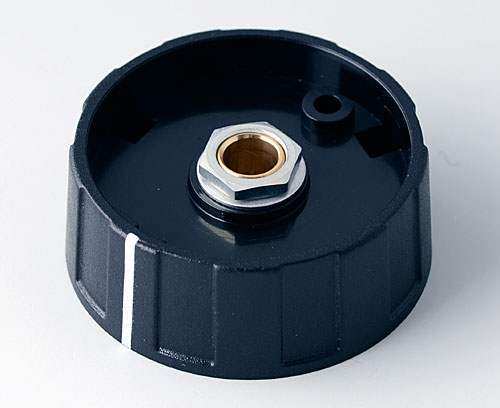

A2640060 BOUTON ROND 40, avec trait

A2640060

BOUTON ROND 40, avec trait

Pour potentiomètre rotatif avec axe rond selon DIN 41591. Système de noix de serrage pour un montage aisée des boutons par l'avant de l'appareil et ajustage facile à l'aide de la clé (cf. accessoires). Alésage sans chanfrein. Repère blanc.
Max. couple : montage = 2,5 Nm, fonction = 1,6 Nm.

Fourniture

1 bouton rond

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

A4140000 Capuchon 40, sans trait

A4140000

Capuchon 40, sans trait Convenable pour bouton rond 40. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4140000

Capuchon 40, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A4140002 Capuchon 40, sans trait

A4140002

Capuchon 40, sans trait Convenable pour bouton rond 40. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4140002

Capuchon 40, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
rouge RAL F12/0-10
A4140007 Capuchon 40, sans trait

A4140007

Capuchon 40, sans trait Convenable pour bouton rond 40. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4140007

Capuchon 40, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032
A4140008 Capuchon 40, sans trait

A4140008

Capuchon 40, sans trait Convenable pour bouton rond 40. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4140008

Capuchon 40, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037
A4140100 Capuchon 40, avec trait

A4140100

Capuchon 40, avec trait Convenable pour bouton rond 40. Montage du capuchon facile. Repère blanc.

Fourniture 1 capuchon

Fermer

A4140100

Capuchon 40, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier

Accessoires

A4240000 Disque à flèche 40

A4240000

Disque à flèche 40 Convenable pour bouton rond 40. Montage du disque à flèche facile.

Fourniture 1 disque à flèche

Fermer

A4240000

Disque à flèche 40
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A4240008 Disque à flèche 40

A4240008

Disque à flèche 40 Convenable pour bouton rond 40. Montage du disque à flèche facile.

Fourniture 1 disque à flèche

Fermer

A4240008

Disque à flèche 40
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037
A6600064 Protection anti-rotation 6/4,6

A6600064

Protection anti-rotation 6/4,6 Permet le montage du bouton, sans risque de rotation, sur des aces profilés de 6/4,6 mm. Convenable aux bouton rond de 20 à 50 mm de diamètre.

Fourniture 1 protection anti-rotation

Fermer

A6600064

Protection anti-rotation 6/4,6
Produit ajouté à votre panier
A7340010 Disque 40, avec trait

A7340010

Disque 40, avec trait Convenable pour bouton rond et bouton avec papillons 40 / COM-KNOB 40. Montage du disque facile. Repère blanc.

Fourniture 1 disque

Fermer

A7340010

Disque 40, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Options de produit pour A2640060

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
noir RAL 9005
Diamètre
40 mm
Hauteur
15 mm
Alésage
6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
9,5 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
