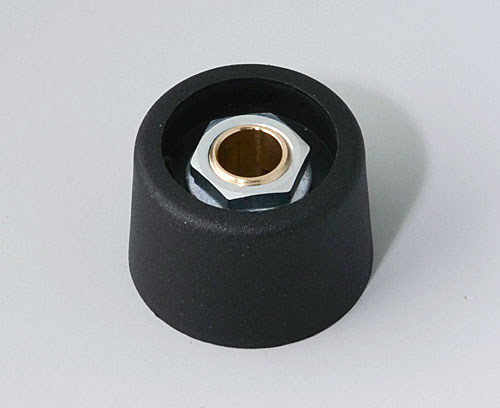

A3123639 COM-KNOBS 23, sans évidement

A3123639

COM-KNOBS 23, sans évidement

Convenable pour des potentiomètres rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein.
Max. couple : montage = 1,2 Nm, fonction = 1,0 Nm.

Fourniture

1 COM-KNOB (sans évidement)

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

A3223003 Capuchon 23

A3223003

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223003

Capuchon 23
Produit ajouté à votre panier
PA 6
corail
A3223004 Capuchon 23

A3223004

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223004

Capuchon 23
Produit ajouté à votre panier
PA 6
plage
A3223005 Capuchon 23

A3223005

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223005

Capuchon 23
Produit ajouté à votre panier
PA 6
lagon
A3223006 Capuchon 23

A3223006

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223006

Capuchon 23
Produit ajouté à votre panier
PA 6
ciel
A3223007 Capuchon 23

A3223007

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223007

Capuchon 23
Produit ajouté à votre panier
PA 6
minéral
A3223009 Capuchon 23

A3223009

Capuchon 23 Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223009

Capuchon 23
Produit ajouté à votre panier
PA 6
néro
A3223011 Capuchon 23

A3223011

Capuchon 23 Capuchon à surface en chromé mat pour un look métal noble. Convenable pour bouton COM-KNOB 23. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3223011

Capuchon 23
Produit ajouté à votre panier
ABS (UL 94 HB)
mat-chromé

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier

Accessoires

A4423020 Cadran 23

A4423020

Cadran 23 Montage du cadran facile pour boutons ronds 23 / Com-Knob 23. Surface brillante. Couleur du symbol noir.

Version Black symbol.

Fourniture 1 cadran

Fermer

A4423020

Cadran 23
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A4423039 Cadran 23

A4423039

Cadran 23 Montage du cadran facile pour boutons ronds 23 / COM-KNOB 23. Surface brillante. Couleur du symbol agent.

Fourniture 1 cadran

Fermer

A4423039

Cadran 23
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A4423060 Cadran 23

A4423060

Cadran 23 Montage du cadran facile pour boutons ronds 23 / COM-KNOB 23. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

Fermer

A4423060

Cadran 23
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A6023019 Stator 23

A6023019

Stator 23 Convenable pour bouton rond 23 / COM-KNOB 23. Stator avec bande adhésive. Symboles noirs.

Fourniture 1 stator

Fermer

A6023019

Stator 23
Produit ajouté à votre panier
Aluminium
A7323010 Disque 23, avec trait

A7323010

Disque 23, avec trait Convenable pour bouton rond et bouton avec papillons 23 / COM-KNOB 23. Montage du disque facile. Repère blanc.

Fourniture 1 disque

Fermer

A7323010

Disque 23, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Options de produit pour A3123639

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Couleur
néro
Diamètre
23 mm
Hauteur
16 mm
Alésage ″
1/4″
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
8 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
