B1608117 BODY-CASE XL, sans zone en creux

B1608117

BODY-CASE XL, sans zone en creux

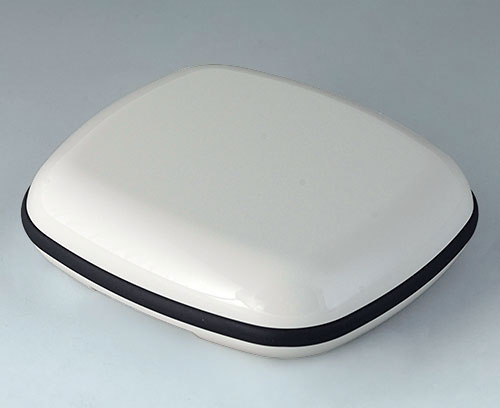

Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ou, en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation etc. en accessoires.

A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications du joint en TPV ne sont pas possibles.

Version

Sans zone en creux

Fourniture

Partie supérieure et inférieure, joint d‘étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)

  • Composants/Accessoires
  • Options de produit

Accessoires "porter"

A9164001 Anse

A9164001

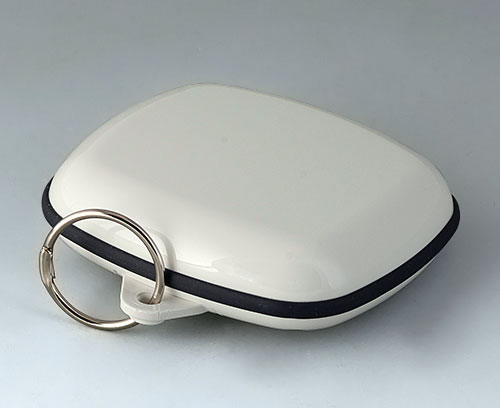

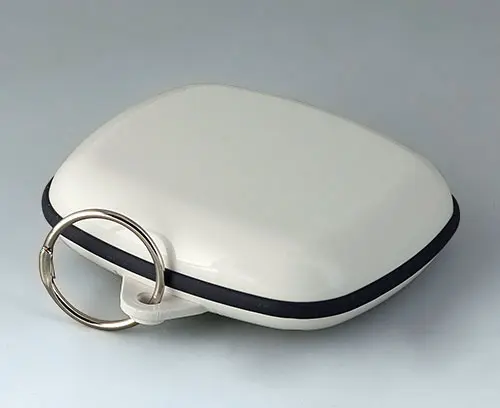

Anse Version : diamètre = 20,5 mm.

Fourniture 1 anse

Fermer

A9164001

Anse
Produit ajouté à votre panier
Acier
nickelé
20,5mm
B1706001 Kit de fixation

B1706001

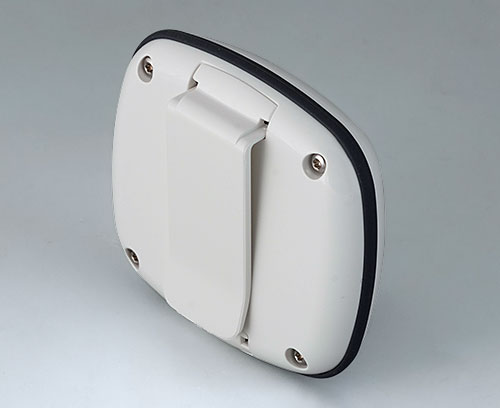

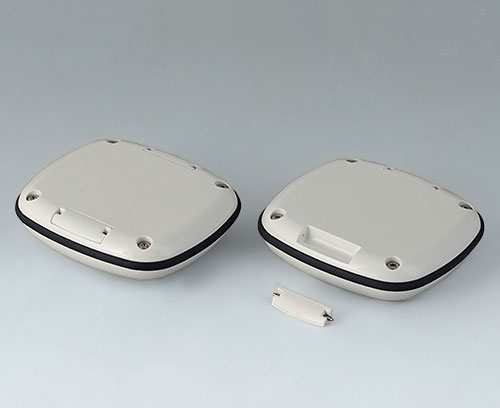

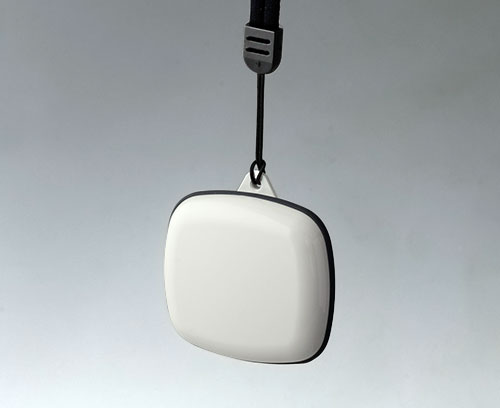

Kit de fixation Accessoire spécial pour le BODY-CASE. Kit constitué d’un clip de fixation pour pochette de chemise ou de pantalon, un œillet de fixation pour collier/chaîne/cordelette et deux caches pour si l’on souhaite couvrir la ou les deux fermetures du bracelet à l'arrière. Fixation avec les barrettes à ressorts (comprises dans la fourniture du boitier).

Fourniture 1 kit

Fermer

B1706001

Kit de fixation
Produit ajouté à votre panier
ASA (UL 94 HB)
blanc signalisation RAL 9016
B1706202 Bracelet, 18 mm

B1706202

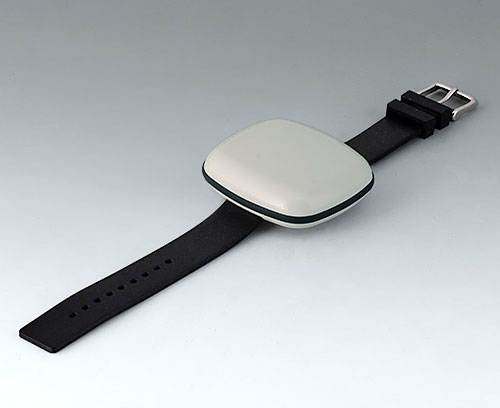

Bracelet, 18 mm Bracelet spécial en silicone pour le BODY-CASE : Élastique résistant à l’eau et agréable à porter. La surface lisse est, de plus, facile à nettoyer. Largeur de la barrette : 18 mm. Longueur sans fermeture env. 193 mm. Fermeture en acier inox. Fixation avec les barrettes à ressorts.

Remarque :
Les barrettes à ressort de Ø 1,5 x 18 mm comprises dans la fourniture peuvent éventuellement, en liaison avec le bracelet en silicone B1706202 et en cas de mouvement de rotation, se détacher du boitier. Pour une meilleure connexion, nous recommandons d’utiliser les barrettes à ressort de dimension Ø 1,5 x 19 mm.
Référence de commande OKW : B1706206
Veuillez déterminer l'adéquation et l'utilisation en faisant vos propres essais.

Fourniture 1 bracelet

Fermer

B1706202

Bracelet, 18 mm
Produit ajouté à votre panier
Silicone
noir
B1706203 Outil pour barrette à ressort

B1706203

Outil pour barrette à ressort Embout en forme de fourche facilitant la mise en place et le retrait des barrettes à ressorts du bracelet, du clip de fixation, de l’œillet et des caches. Le côté pointu permet d’appuyer sur la goupille pour les bracelets métalliques avec maillons de chaîne flexibles ou pour la fermeture. (Photo non contractuelle.)

Fourniture 1 outil pour barrette à ressort

Fermer

B1706203

Outil pour barrette à ressort
Produit ajouté à votre panier
Acier inoxydable
B9100063 Collier, textile

B9100063

Collier, textile Sans fermeture rapide.

ATTENTION, FIN DE SÉRIE :
L'article n'est disponible qu'en quantités limitées. Veuillez nous demander !

Fourniture 1 collier

Fermer

B9100063

Collier, textile
Produit ajouté à votre panier
noir
860mm

Accessoires "vis"

A0399T06 Tournevis Torx T6

A0399T06

Tournevis Torx T6 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx de type T6. (Photo non contractuelle.)

Fourniture 1 tournevis T6

Fermer

A0399T06

Tournevis Torx T6
Produit ajouté à votre panier

Options de produit pour B1608117

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
ASA (UL 94 HB)
Partie inférieure et supérieure
TPV 50A
Joint d’étanchéité
Degré de protection
Couleur
Partie inférieure et supérieure blanc signalisation RAL 9016,
Joint d’étanchéité lava
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
62 mm
Largeur
56 mm
Hauteur
18 mm
Long. circuit imprimé,
partie inférieure
53,8 mm
Larg. circuit imprimé,
partie inférieure
38 mm
Long. circuit imprimé,
partie supérieure
53,8 mm
Long. circuit imprimé,
partie supérieure
46,2 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
15 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
