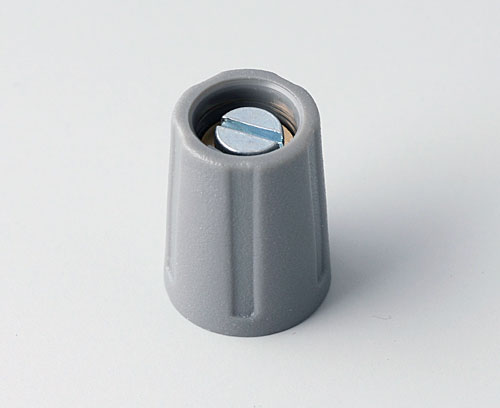

A2510048 BOUTON ROND 10, sans trait

A2510048

BOUTON ROND 10, sans trait

Pour potentiomètre rotatif avec axe rond selon DIN 41591. Système de noix de serrage pour un montage aisée des boutons par l'avant de l'appareil et ajustage facile à l'aide de la clé (cf. accessoires). Alésage avec chanfrein.
Max. couple : montage = 0,4 Nm, fonction = 0,4 Nm.

Fourniture

1 bouton rond

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

A4110000 Capuchon 10, sans trait

A4110000

Capuchon 10, sans trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4110000

Capuchon 10, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A4110002 Capuchon 10, sans trait

A4110002

Capuchon 10, sans trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4110002

Capuchon 10, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
rouge RAL F12/0-10
A4110004 Capuchon 10, sans trait

A4110004

Capuchon 10, sans trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4110004

Capuchon 10, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
jaune RAL F12/0-1
A4110005 Capuchon 10, sans trait

A4110005

Capuchon 10, sans trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4110005

Capuchon 10, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
vert RAL F12/0-43
A4110006 Capuchon 10, sans trait

A4110006

Capuchon 10, sans trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4110006

Capuchon 10, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
bleu clair RAL 5012
A4110007 Capuchon 10, sans trait

A4110007

Capuchon 10, sans trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4110007

Capuchon 10, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032
A4110008 Capuchon 10, sans trait

A4110008

Capuchon 10, sans trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4110008

Capuchon 10, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037
A4110100 Capuchon 10, avec trait

A4110100

Capuchon 10, avec trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile. Repère blanc.

Fourniture 1 capuchon

Fermer

A4110100

Capuchon 10, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A4110102 Capuchon 10, avec trait

A4110102

Capuchon 10, avec trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4110102

Capuchon 10, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
rouge RAL F12/0-10
A4110104 Capuchon 10, avec trait

A4110104

Capuchon 10, avec trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4110104

Capuchon 10, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
jaune RAL F12/0-1
A4110106 Capuchon 10, avec trait

A4110106

Capuchon 10, avec trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4110106

Capuchon 10, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
bleu clair RAL 5012
A4110108 Capuchon 10, avec trait

A4110108

Capuchon 10, avec trait Convenable pour bouton rond 9 et 10. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4110108

Capuchon 10, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier
A7510000 Jupe pour écrou 10, sans trait

A7510000

Jupe pour écrou 10, sans trait Convenable pour bouton rond 10. Montage du jupe pour écrou facile.

Fourniture 1 jupe pour écrou

Fermer

A7510000

Jupe pour écrou 10, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A7510010 Jupe pour écrou 10, avec trait

A7510010

Jupe pour écrou 10, avec trait Convenable pour bouton rond 10. Montage du jupe pour écrou facile. Repère blanc.

Fourniture 1 jupe pour écrou

Fermer

A7510010

Jupe pour écrou 10, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A7510018 Jupe pour écrou 10, avec trait

A7510018

Jupe pour écrou 10, avec trait Convenable pour bouton rond 10. Montage du jupe pour écrou facile. Repère noir.

Fourniture 1 jupe pour écrou

Fermer

A7510018

Jupe pour écrou 10, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037

Accessoires

A4210000 Disque à flèche 10

A4210000

Disque à flèche 10 Convenable pour bouton rond 10. Montage du disque à flèche facile.

Fourniture 1 disque à flèche

Fermer

A4210000

Disque à flèche 10
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A4210002 Disque à flèche 10

A4210002

Disque à flèche 10 Convenable pour bouton rond 10. Montage du disque à flèche facile.

Fourniture 1 disque à flèche

Fermer

A4210002

Disque à flèche 10
Produit ajouté à votre panier
ABS (UL 94 HB)
rouge RAL F12/0-10
A4210008 Disque à flèche 10

A4210008

Disque à flèche 10 Convenable pour bouton rond 10. Montage du disque à flèche facile.

Fourniture 1 disque à flèche

Fermer

A4210008

Disque à flèche 10
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037
A4410060 Cadran 10

A4410060

Cadran 10 Montage du cadran facile pour boutons ronds et avec papillons 10. Surface mate. Couleur du symbol noir.

Fourniture 1 cadran

Fermer

A4410060

Cadran 10
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A6402005 Clé d'adjustage 10/13/16

A6402005

Clé d'adjustage 10/13/16 Pour le réglage précis des boutons rotatifs avec trait de repérage, des disques à symboles et des disques à fléche. Montage facile des boutons. Pour boutons rond ø 10, 13,5 et 16.

Fourniture 1 clé d'ajustage

Fermer

A6402005

Clé d'adjustage 10/13/16
Produit ajouté à votre panier
ABS (UL 94 HB)
vert

Options de produit pour A2510048

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris poussière RAL 7037
Diamètre
10 mm
Hauteur
14 mm
Alésage
4 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
2,9 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
