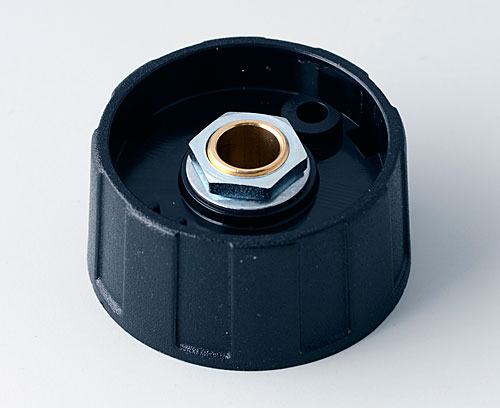

A2531060 BOUTON ROND 31, sans trait

A2531060

BOUTON ROND 31, sans trait

Pour potentiomètre rotatif avec axe rond selon DIN 41591. Système de noix de serrage pour un montage aisée des boutons par l'avant de l'appareil et ajustage facile à l'aide de la clé (cf. accessoires). Alésage sans chanfrein.
Max. couple : montage = 1,8 Nm, fonction = 1,6 Nm.

Fourniture

1 bouton rond

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

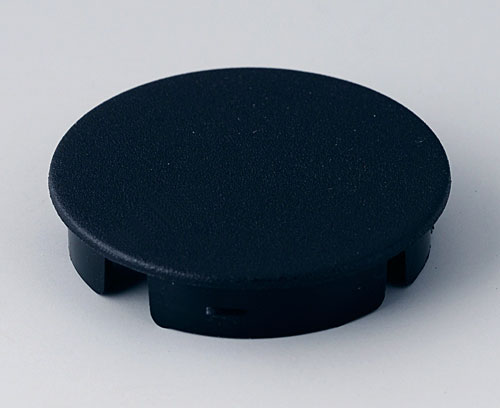

A4131000 Capuchon 31, sans trait

A4131000

Capuchon 31, sans trait Convenable pour bouton rond 31. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4131000

Capuchon 31, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

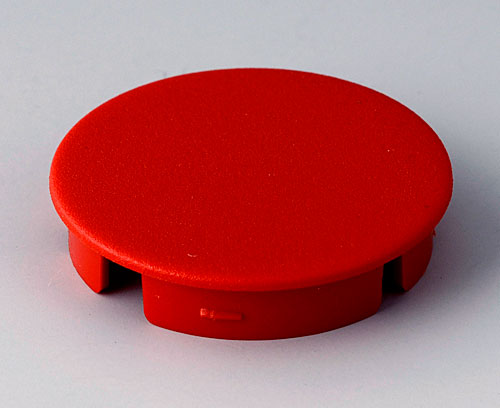

A4131002 Capuchon 31, sans trait

A4131002

Capuchon 31, sans trait Convenable pour bouton rond 31. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4131002

Capuchon 31, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
rouge RAL F12/0-10

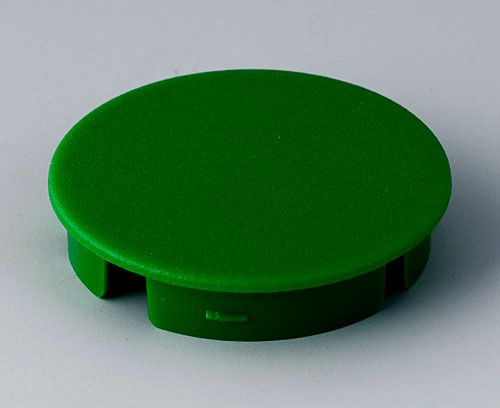

A4131005 Capuchon 31, sans trait

A4131005

Capuchon 31, sans trait Convenable pour bouton rond 31. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4131005

Capuchon 31, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
vert RAL F12/0-43

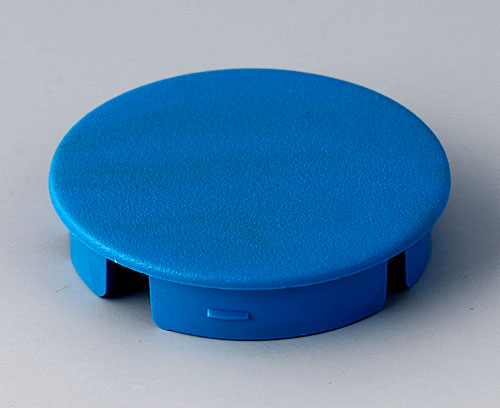

A4131006 Capuchon 31, sans trait

A4131006

Capuchon 31, sans trait Convenable pour bouton rond 31. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4131006

Capuchon 31, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
bleu clair RAL 5012

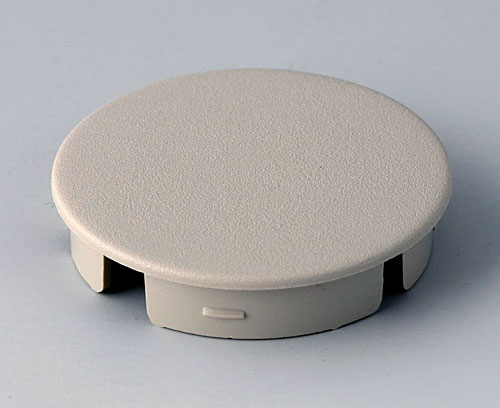

A4131007 Capuchon 31, sans trait

A4131007

Capuchon 31, sans trait Convenable pour bouton rond 31. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4131007

Capuchon 31, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032

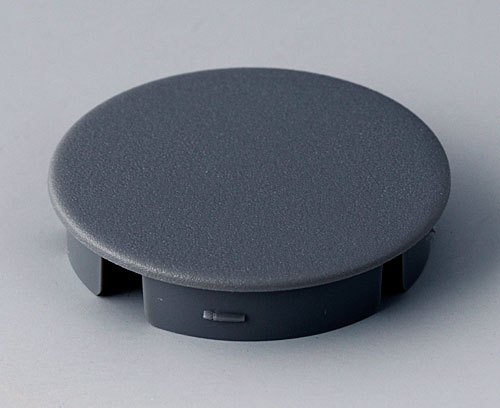

A4131008 Capuchon 31, sans trait

A4131008

Capuchon 31, sans trait Convenable pour bouton rond 31. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4131008

Capuchon 31, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037

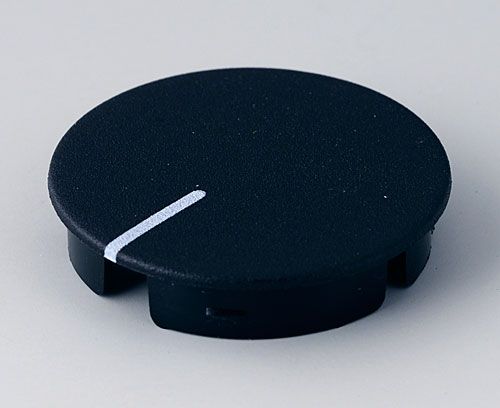

A4131100 Capuchon 31, avec trait

A4131100

Capuchon 31, avec trait Convenable pour bouton rond 31. Montage du capuchon facile. Repère blanc.

Fourniture 1 capuchon

Fermer

A4131100

Capuchon 31, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

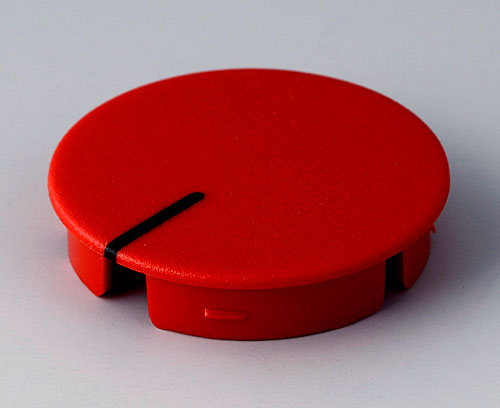

A4131102 Capuchon 31, avec trait

A4131102

Capuchon 31, avec trait Convenable pour bouton rond 31. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4131102

Capuchon 31, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
rouge RAL F12/0-10

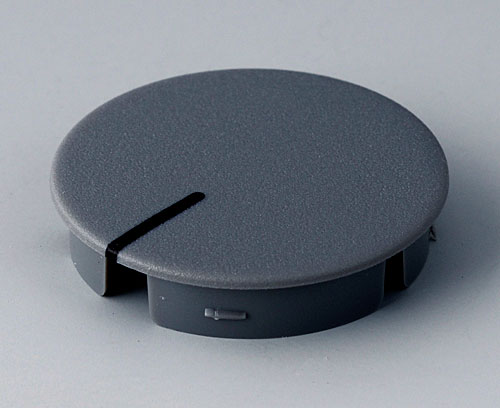

A4131108 Capuchon 31, avec trait

A4131108

Capuchon 31, avec trait Convenable pour bouton rond 31. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4131108

Capuchon 31, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier

Accessoires

A4231000 Disque à flèche 31

A4231000

Disque à flèche 31 Convenable pour bouton rond 31. Montage du disque à flèche facile.

Fourniture 1 disque à flèche

Fermer

A4231000

Disque à flèche 31
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

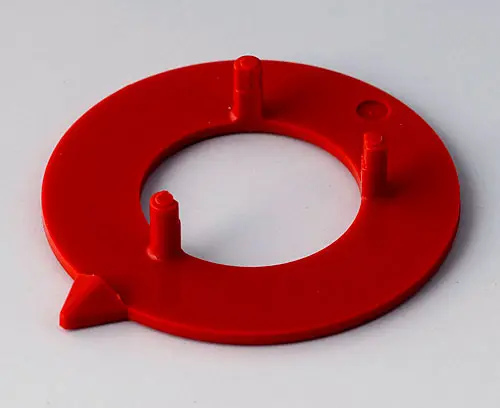

A4231002 Disque à flèche 31

A4231002

Disque à flèche 31 Convenable pour bouton rond 31. Montage du disque à flèche facile.

Fourniture 1 disque à flèche

Fermer

A4231002

Disque à flèche 31
Produit ajouté à votre panier
ABS (UL 94 HB)
rouge RAL F12/0-10

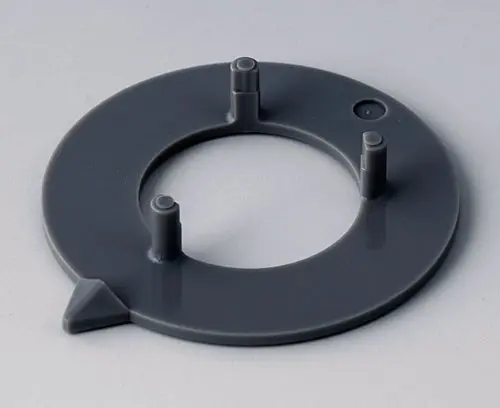

A4231008 Disque à flèche 31

A4231008

Disque à flèche 31 Convenable pour bouton rond 31. Montage du disque à flèche facile.

Fourniture 1 disque à flèche

Fermer

A4231008

Disque à flèche 31
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037
A4431010 Cadran 31

A4431010

Cadran 31 Montage du cadran facile pour boutons ronds 31 / Com-Knob 31. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

Fermer

A4431010

Cadran 31
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A4431060 Cadran 31

A4431060

Cadran 31 Montage du cadran facile pour boutons ronds 31 / COM-KNOB 31. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

Fermer

A4431060

Cadran 31
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
A6403005 Clé d'ajustage 20/23/31

A6403005

Clé d'ajustage 20/23/31 Pour le réglage précis des boutons rotatifs avec trait de repérage, des disques à symboles et des disques à fléche. Montage facile des boutons. Pour boutons rond ø 20, 23 et 31.

Fourniture 1 clé d'ajustage

Fermer

A6403005

Clé d'ajustage 20/23/31
Produit ajouté à votre panier
ABS (UL 94 HB)
vert
A6600064 Protection anti-rotation 6/4,6

A6600064

Protection anti-rotation 6/4,6 Permet le montage du bouton, sans risque de rotation, sur des aces profilés de 6/4,6 mm. Convenable aux bouton rond de 20 à 50 mm de diamètre.

Fourniture 1 protection anti-rotation

Fermer

A6600064

Protection anti-rotation 6/4,6
Produit ajouté à votre panier
A7331000 Disque 31, sans trait

A7331000

Disque 31, sans trait Convenable pour bouton rond et bouton avec papillons 31 / COM-KNOB 31. Montage du disque facile.

Fourniture 1 disque

Fermer

A7331000

Disque 31, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A7331010 Disque 31, avec trait

A7331010

Disque 31, avec trait Convenable pour bouton rond et bouton avec papillons 31 / COM-KNOB 31. Montage du disque facile. Repère blanc.

Fourniture 1 disque

Fermer

A7331010

Disque 31, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Options de produit pour A2531060

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
noir RAL 9005
Diamètre
31 mm
Hauteur
15 mm
Alésage
6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
8 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
