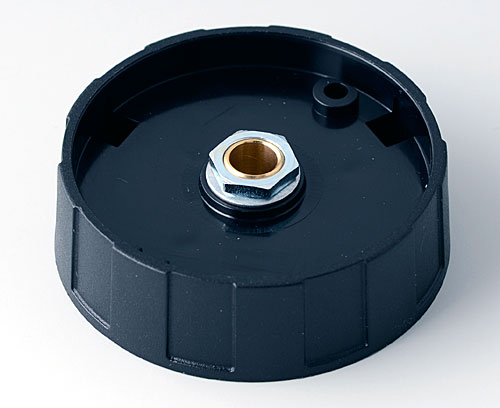

A2550060 BOUTON ROND 50, sans trait

A2550060

BOUTON ROND 50, sans trait

Pour potentiomètre rotatif avec axe rond selon DIN 41591. Système de noix de serrage pour un montage aisée des boutons par l'avant de l'appareil et ajustage facile à l'aide de la clé (cf. accessoires). Alésage sans chanfrein.
Max. couple : montage = 3,0 Nm, fonction = 1,8 Nm.

Fourniture

1 bouton rond

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

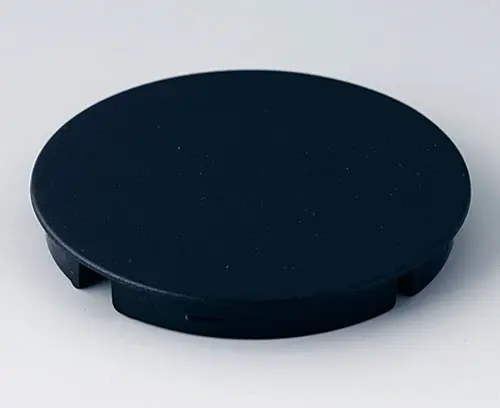

A4150000 Capuchon 50, sans trait

A4150000

Capuchon 50, sans trait Convenable pour bouton rond 50. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4150000

Capuchon 50, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A4150008 Capuchon 50, sans trait

A4150008

Capuchon 50, sans trait Convenable pour bouton rond 50. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A4150008

Capuchon 50, sans trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris poussière RAL 7037

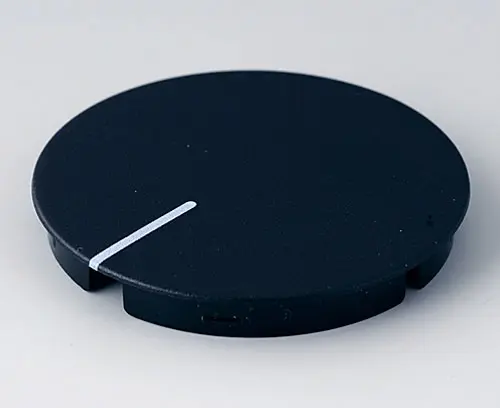

A4150100 Capuchon 50, avec trait

A4150100

Capuchon 50, avec trait Convenable pour bouton rond 50. Montage du capuchon facile. Repère blanc.

Fourniture 1 capuchon

Fermer

A4150100

Capuchon 50, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

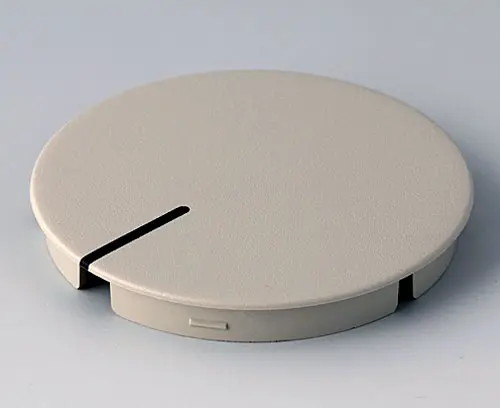

A4150107 Capuchon 50, avec trait

A4150107

Capuchon 50, avec trait Convenable pour bouton rond 50. Montage du capuchon facile. Repère noir.

Fourniture 1 capuchon

Fermer

A4150107

Capuchon 50, avec trait
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier

Accessoires

A6600064 Protection anti-rotation 6/4,6

A6600064

Protection anti-rotation 6/4,6 Permet le montage du bouton, sans risque de rotation, sur des aces profilés de 6/4,6 mm. Convenable aux bouton rond de 20 à 50 mm de diamètre.

Fourniture 1 protection anti-rotation

Fermer

A6600064

Protection anti-rotation 6/4,6
Produit ajouté à votre panier

Options de produit pour A2550060

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
noir RAL 9005
Diamètre
50 mm
Hauteur
15 mm
Alésage
6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
12 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
