STAR-KNOBS

Star-Knobs

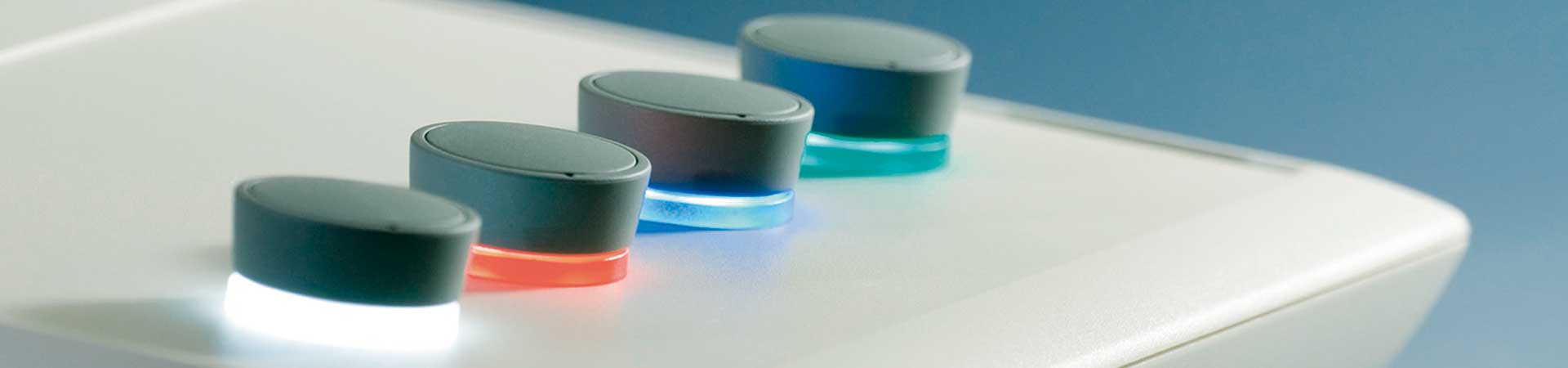

Des boutons de commande design avec éclairage

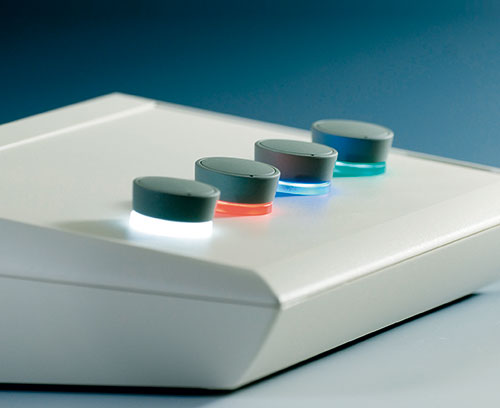

Les boutons STAR-KNOBS d'OKW sont conçus pour les potentiomètres ou générateurs d’impulsions rotatifs à axe rond et pour les interfaces pilotées par menu. Ainsi, un seul bouton permet de remplir plusieurs fonctions. L’éclairage disponible en option met l’accent sur le design de vos appareils.

  • bouton de commande au design innovant conçu en version encastrable ou en saillie

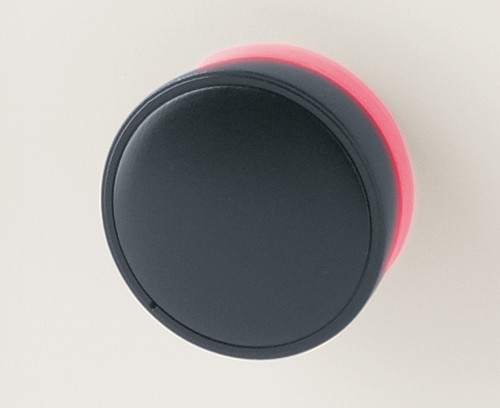

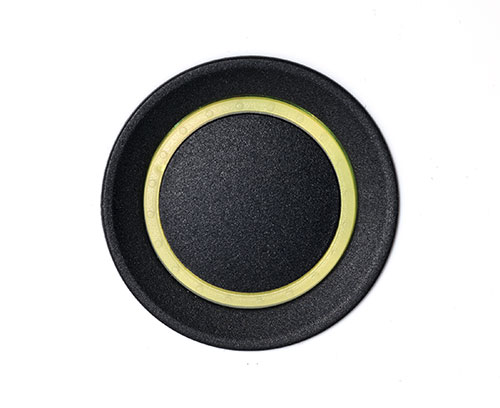

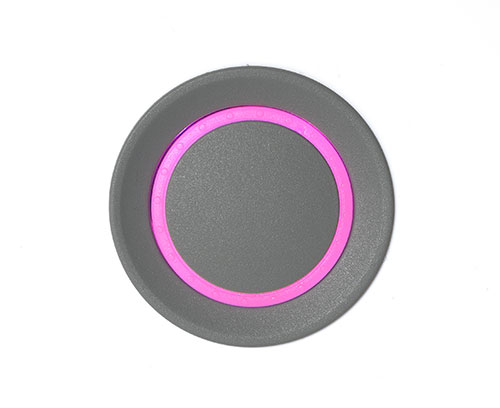

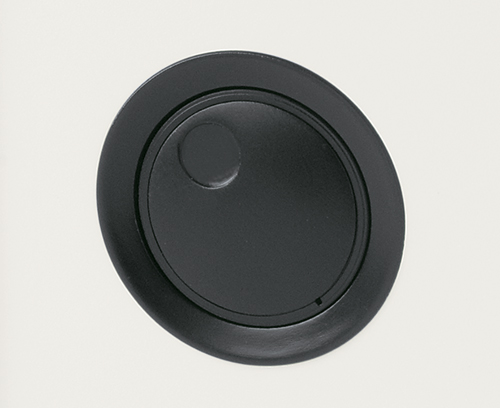

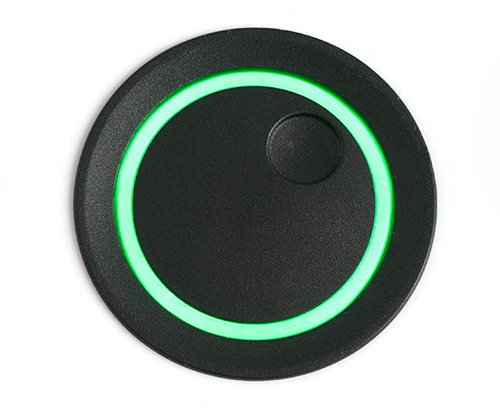

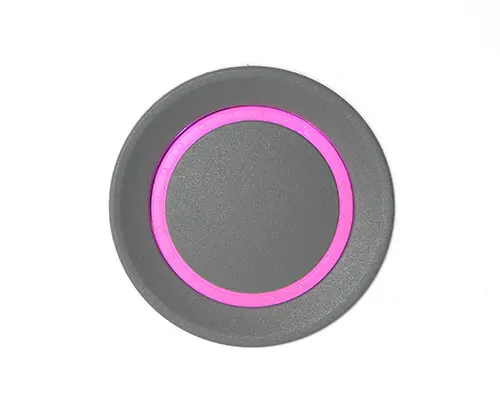

  • la version encastrée offre une continuité entre le bouton et la façade de l‘appareil ; le bouton en version translucide peut être éclairé grâce à la bague sitée entre le creux et le capuchon

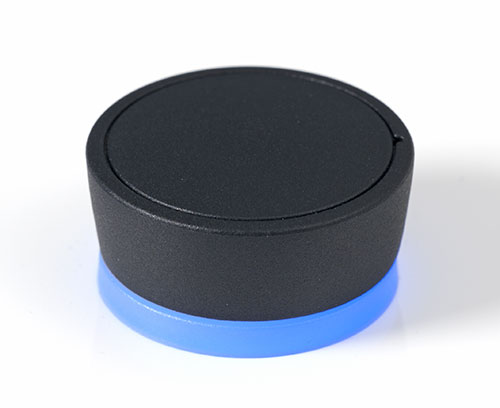

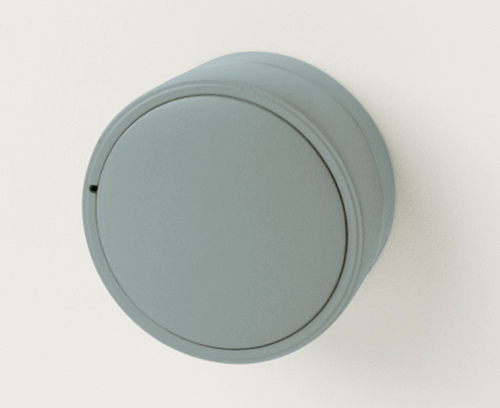

  • dans la version avec montage en saillie, le bouton est légèrement incliné vers l‘axe intérieur, favorisant une utilisation ergonomique ; le bouton est placé sur une bague d‘environ 3 mm de hauteur pouvant être éclairée

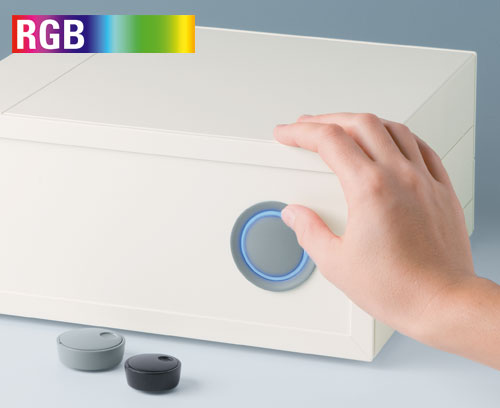

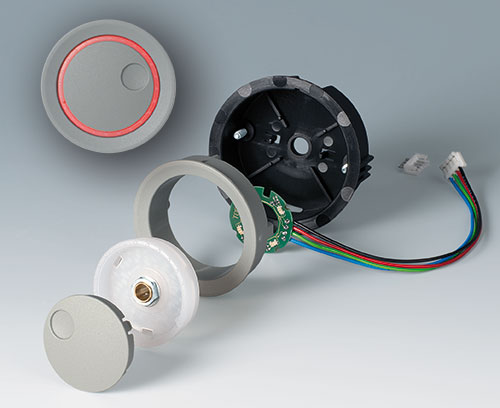

  • technologie SMD-LED, à faible consommation d'énergie, pour blocs d’alimentation 5 V : au choix, lumière de fond blanche pour obtenir les couleurs diamant, émeraude et saphir, ou lumière de fond RGB qui permet de réaliser un éclairage personnalisé, en accessoire

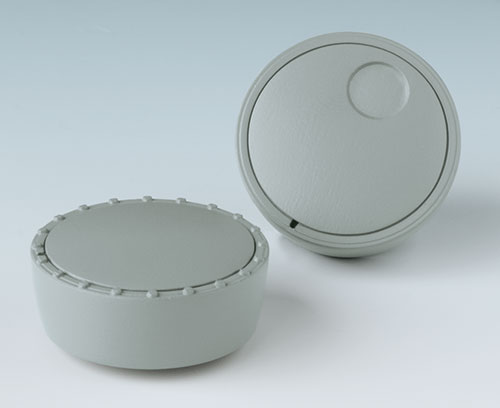

  • bouton avec/sans reliefs
  • capuchon avec/sans empreinte facilitant le réglage

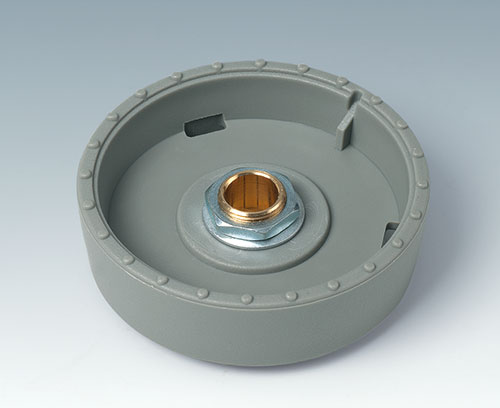

  • système de bague de serrage pour une fixation sécurisée sur l’axe
  • couple de serrage maxi. : montage = 1,5 Nm, fonction = 1,2 Nm

Tailles des boutons   Alésages
ø 33 mm  6 mm, 1/4"
ø 41 mm  6 mm


Composants à sélectionner pour un bouton STAR-KNOB :
1 bouton, 1 capuchon et 1 jeu de montage.

Remarques sur l‘éclairage :
Pour la version encastrable, demandez le bouton en translucide (diamant, émeraude ou saphir).
Pour la version en saillie, demandez le jeu de montage en translucide (diamant ou saphir).
Lumière de fond en blanc/RGB en accessoire.

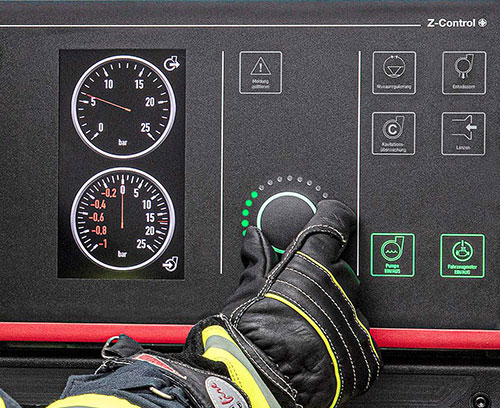

  • Ex. d'applications

Domaines d‘applications

Pour les potentiomètres ou générateurs d’impulsions rotatifs à axe rond selon la norme DIN 41591 ; disponible également avec la fonction de commande à impulsions.

  • Technique de mesure et de régulation
  • Technique médicale et de laboratoire
  • Bien-être
  • Santé
  • Technique de chauffage et de climatisation
  • Communication
  • Bâtiment
  • Usine intelligente
  • Choix du modèle
  • Accessoires
  • Données techniques
  • Options de personnalisation

Sélectionnez le modèle et la ou les tailles, ou cliquez sur le bouton « Sélectionner tous les produits » à la fin de la liste des produits.

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier
B7546001 Éclairage LED, 8 LED (lumière de fond RGB)

B7546001

Éclairage LED, 8 LED (lumière de fond RGB)

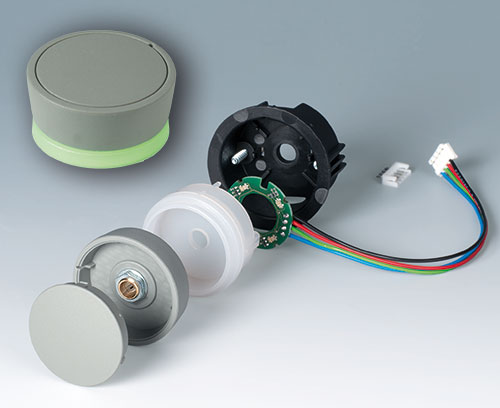

Circuit imprimé D=27 mm avec 8 LED (lumière de fond RGB), sans contrôleur, technologie SMD, câble de raccordement d’une longueur de 120 mm, avec connecteur femelle à 4 broches au bout, connecteur mâle compris.

Suggestion pour :

STAR-KNOBS 33 / 41
- version encastrée : l'association avec le bouton en couleur diamant
- version en saillie : l'association avec le jeu de montage en couleur diamant

CONTROL-KNOBS 36 avec éclairage optionnel
 - fixation aux socles disponibles en option

Fourniture 1 éclairage LED (lumière de fond RGB)

Fermer

B7546001

Éclairage LED, 8 LED (lumière de fond RGB)
Produit ajouté à votre panier
B8733001 Moyen de montage 33

B8733001

Moyen de montage 33 Arrête le bouton pendant la fixation de la noix de serrage (variante montage encastrée) et le positionne dans la hauteur correcte sur l'axe des génerateurs d'impulsions rotatifs (variante montage encastrée et en saillie).

Fourniture 1 moyen de montage

Fermer

B8733001

Moyen de montage 33
Produit ajouté à votre panier
ABS (UL 94 HB)
vert
B8733004 Éclairage LED

B8733004

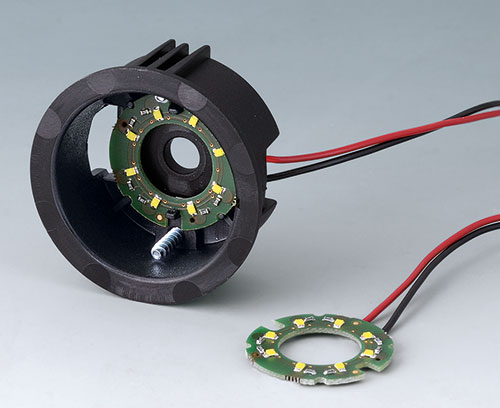

Éclairage LED Circuit imprimé D=27 mm avec 8 LED (lumière blanche), technique SMD, câble de raccordement de long. 120 mm, connecteur à 2 pôles (mâles/femelles). À utilisation universelle pour boutons tailles 33 et 41 mm.
Utilisable pour version de montage encastrée : uniquement en combinaison avec le bouton translucide*.
Utilisable pour version de montage en saille : uniquement en combinaison avec le jeu de montage translucide*.
(translucide = coloris diamant, rubis, émeraude, saphir).

Fourniture 1 éclairage LED

Fermer

B8733004

Éclairage LED
Produit ajouté à votre panier
B8741001 Moyen de montage 41

B8741001

Moyen de montage 41 Arrête le bouton pendant la fixation de la noix de serrage (variante montage encastrée) et le positionne dans la hauteur correcte sur l'axe des génerateurs d'impulsions rotatifs (variante montage encastrée et en saillie).

Fourniture 1 moyen de montage

Fermer

B8741001

Moyen de montage 41
Produit ajouté à votre panier
ABS (UL 94 HB)
vert

Options de personnalisation pour Star-Knobs

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
