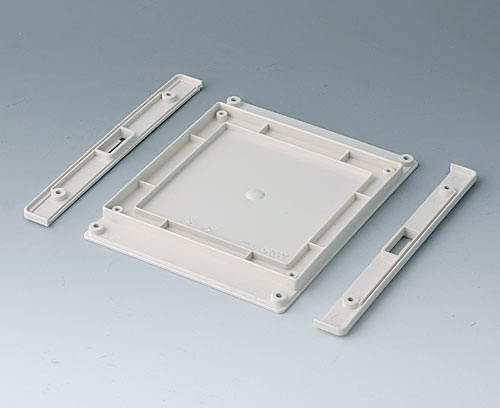

B4144257 Plaque inférieure avec réglettes à crans M
Scroll

B4144257

Plaque inférieure avec réglettes à crans M

Module : convient pour la partie inférieure vers. I et II, à visser.

Fourniture

1 plaque inférieure, 2 réglettes à crans, jeu de montage

Plan 2D PDF
Vue 3D PDF
Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
Générer ma fiche technique PDF

Générer votre fiche technique PDF pour B4144257

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Fermer
  • Composants/Accessoires
  • Options de produit

Pupitre / Mural

Encastrement

Composants minimum
1 partie inférieure, vers. I.
1 partie frontale design (partie supérieure).
1 plaque inférieure.
1 kit d'encastrement.

ou

1 partie inférieure, vers. II.
1 partie frontale design (plaque avant ABS ou panneau en verre).
1 plaque inférieure.
kit d'encastrement.

Composants du système pour compléter

B4044407 Partie supérieure M

B4044407

Partie supérieure M Module : convient pour la partie inférieure vers. I. Pour protéger les composants électroniques. Avec bossages de fixation pour les circuits imprimés. Partie en creux pour la protection du clavier. Fixation de l'arrière.

Fourniture 1 partie supérieure, jeu de montage

Fermer

B4044407

Partie supérieure M
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
225x165x14mm
B4044707 Partie inférieure M plate, version I

B4044707

Partie inférieure M plate, version I Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.

Version Pour le montage de la partie supérieure ou de la plaque avant Al (articles sép.)

Fourniture 1 partie inférieure plate

Fermer

B4044707

Partie inférieure M plate, version I
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
225x165x25,5mm
IP 54 opt.
B4044717 Partie inférieure M plate, version II

B4044717

Partie inférieure M plate, version II Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.

Version Pour le montage de la plaque avant ABS ou panneau en verre(articles sép.)

Fourniture 1 partie inférieure plate

Fermer

B4044717

Partie inférieure M plate, version II
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
225x165x25,5mm
IP 54 opt.
B4044757 Partie inférieure M surélevée, version I

B4044757

Partie inférieure M surélevée, version I Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.

Version Pour le montage de la partie supérieure ou de la plaque avant Al (articles sép.)

Fourniture 1 partie inférieure surélevée

Fermer

B4044757

Partie inférieure M surélevée, version I
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
225x165x35,5mm
IP 54 opt.
B4044767 Partie inférieure M surélevée, version II

B4044767

Partie inférieure M surélevée, version II Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.

Version Pour le montage de la plaque avant ABS ou panneau en verre(articles sép.)

Fourniture 1 partie inférieure surélevée

Fermer

B4044767

Partie inférieure M surélevée, version II
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
225x165x35,5mm
IP 54 opt.
B4144106 Plaque avant M

B4144106

Plaque avant M Module : convient pour la partie inférieure vers. I. Pour le montage d'éléments de commande de tout genre.

Fourniture 1 plaque avant, jeu de montage

Fermer

B4144106

Plaque avant M
Produit ajouté à votre panier
Aluminium
anodisé mat
221,5x161,5x2mm
B4144107 Plaque avant M

B4144107

Plaque avant M Module : convient pour la partie inférieure vers. II. Pour le montage d'éléments de commande de tout genre.

Fourniture 1 plaque avant, jeu de montage

Fermer

B4144107

Plaque avant M
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
225,6x165,6x15,5mm
B4144203 Panneau en verre M

B4144203

Panneau en verre M Module : convient pour la partie inférieure vers. II. Design de la partie frontale sans impression. Différents milieux et paramètres environnementaux peuvent affecter l'adhérence de la feuille adhésive. Vérifiez avant de l'utiliser si c’est adapté à votre application.

Version Verre de sécurité avec couche antireflet, haute résistance aux éraflures, très facile à nettoyer

Fourniture 1 panneau en verre avec pellicule adhésive et cadre de fixation

Fermer

B4144203

Panneau en verre M
Produit ajouté à votre panier
Verre
clair
225,6x165,6x17,7mm
B4144587 Kit d’encastrement M, version plate

B4144587

Kit d’encastrement M, version plate Pour encastrer l’INTERFACE TERMINAL dans le mur, les plaques avant, dans les machines ou installations. Utilisable uniquement en combinaison avec une plaque inférieure ou face arrière de boitier ouverte. Installation aisée : Fixer les supports au boitier terminé, c’est-à-dire avec tous les composants incorporés. Encastrer le boitier avec les supports dans le mur / la plaque avant et ajuster. Marquer l’emplacement des trous de montage et percer les trous. Visser ensuite le boitier avec les supports par l’avant et mettre en place le cadre frontal design.

Version Supports en accord avec la partie inférieure plate

Fourniture 4 éléments support, kit d’encastrement, cadre frontal design

Fermer

B4144587

Kit d’encastrement M, version plate
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
272x218mm
B4144597 Kit d’encastrement M, version surélevée

B4144597

Kit d’encastrement M, version surélevée Pour encastrer l’INTERFACE TERMINAL dans le mur, les plaques avant, dans les machines ou installations. Utilisable uniquement en combinaison avec une plaque inférieure ou face arrière de boitier ouverte. Installation aisée : Fixer les supports au boitier terminé, c’est-à-dire avec tous les composants incorporés. Encastrer le boitier avec les supports dans le mur / la plaque avant et ajuster. Marquer l’emplacement des trous de montage et percer les trous. Visser ensuite le boitier avec les supports par l’avant et mettre en place le cadre frontal design.

Version Supports en accord avec la partie inférieure surélevée

Fourniture 4 éléments support, kit d’encastrement, cadre frontal design

Fermer

B4144597

Kit d’encastrement M, version surélevée
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
272x218mm

Accessoires "protection"

B4144005 Joint M (partie inférieure - partie frontale)

B4144005

Joint M (partie inférieure - partie frontale) Pour un degré de protection plus élevé. Application entre la partie inférieure et le design de la partie frontale (partie supérieure / plaque avant Al / plaque avant ABS ou panneau en verre).

Fourniture 1 joint

Fermer

B4144005

Joint M (partie inférieure - partie frontale)
Produit ajouté à votre panier
SEBS (TPE)
B4144006 Joint M (partie inf. - socle/plaque inf./comp. piles..)

B4144006

Joint M (partie inf. - socle/plaque inf./comp. piles..) Pour un degré de protection plus élevé. Application entre
- la partie inférieuree et socle / plaque inf. / compartiment piles et
- socle et couvercle pour socle (socle version station de chargement, support de boitier mobile).

Fourniture 1 joint

Fermer

B4144006

Joint M (partie inf. - socle/plaque inf./comp. piles..)
Produit ajouté à votre panier
SEBS (TPE)

Options de produit pour B4144257

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
ABS (UL 94 HB)
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (groupe)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
50 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
