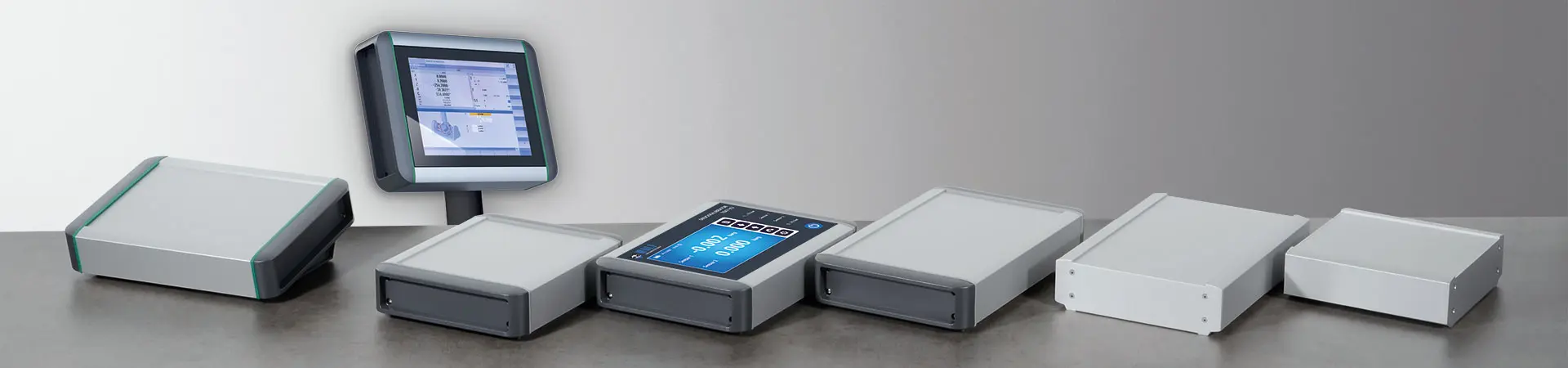

Smart-Terminal

Boitiers en profilés aluminium

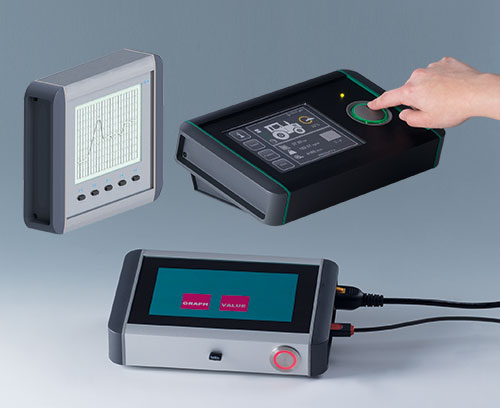

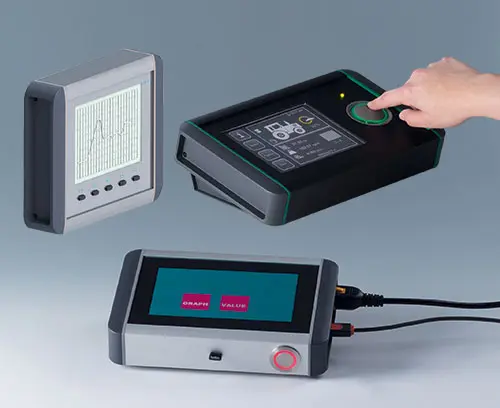

Le nouveau boitier en profilés aluminium SMART-TERMINAL se distingue par sa robustesse et sa finition mate. Il permet l'intégration de composants volumineux et offre une multitude d’avantages techniques. Les profilés aluminium de longueurs personnalisées (sur demande) et les diverses possibilités d’intégration font du SMART-TERMINAL le nec plus ultra des boitiers avec afficheur pour les environnements les plus rudes.

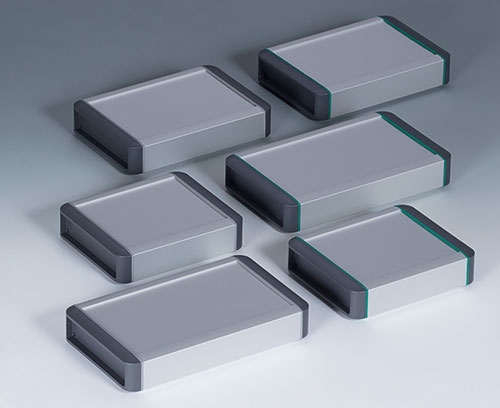

  • trois boitiers avec des longueurs de profilés de 160 mm, 200 mm et 240 mm (longueur du boitier avec couvercles + 42 mm ou avec plaques de fermeture latérale + 4 mm), largeur 170 mm, hauteur 50 mm

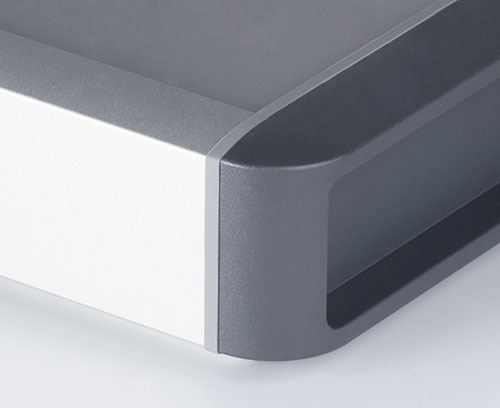

  • couvercles couleur lava (gris anthracite) en plastique de grande qualité ASA+PC-FR
  • joints en TPV, couleur volcan ou vert

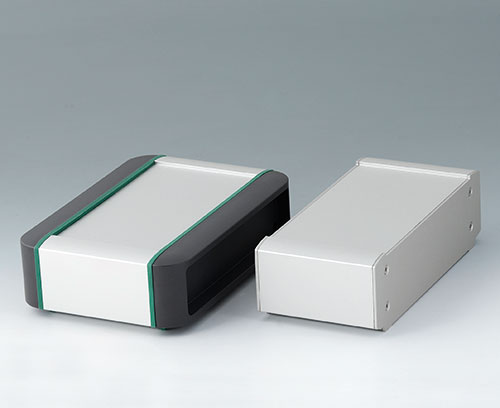

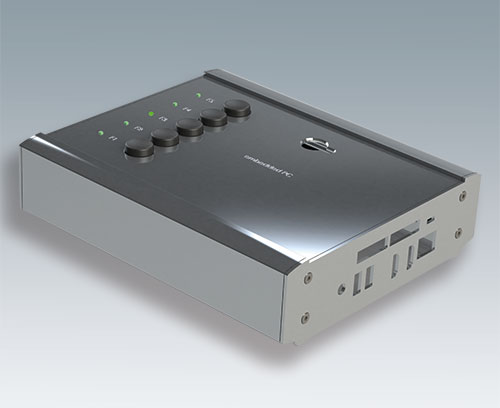

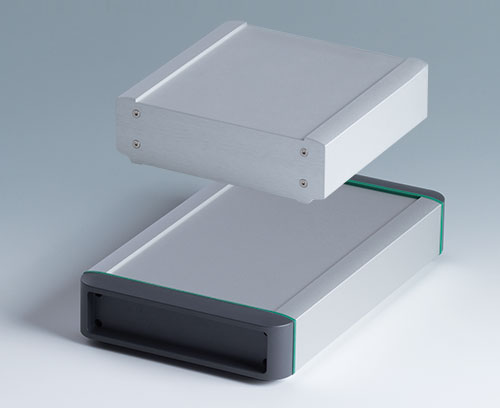

  • plaque aluminium simple pour fermeture latérale en option

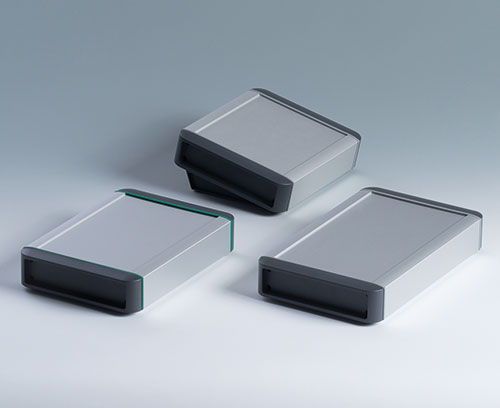

  • utilisation possible en boitier de table, boitier pupitre et boitier mural

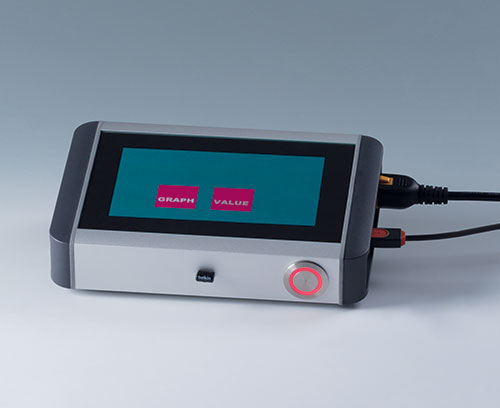

  • zone de commande en creux pour la protection d’afficheurs, de claviers à membrane et d'éléments de commande
    (SMART-TERMINAL 160: 5,7"/14 cm; SMART-TERMINAL 200 et 240: 7"/17,8 cm)
  • guides pour circuits imprimés et canaux de vissage à l’intérieur du boitier

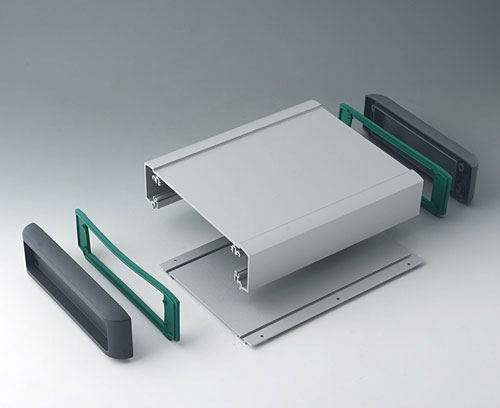

  • le profilé aluminium en deux parties facilite l’assemblage du boitier et la mise en place des composants ; vissage hors de la zone visible
  • surfaces planes pour une intégration facilitée des composants
  • couvercles latéraux avec zone en retrait pour la protection des câbles et connecteurs
  • accessoires en option : kit de fixation murale, kit support pour pupitre favorisant un angle de lecture ergonomique de 12°, jeu d’écrous carrés pour la fixation du circuit imprimé
    Tailles et versions spéciales

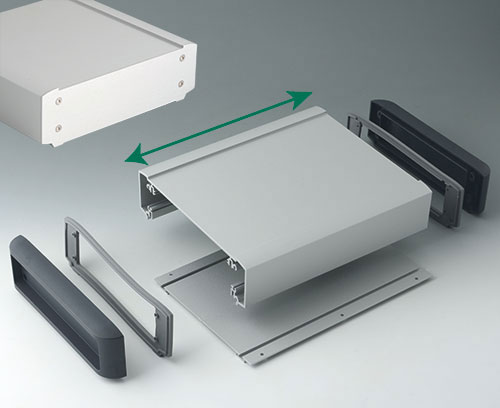

  • longueurs personalisées sur demande
  • coloris spéciaux sur demande pour les joints d’étanchéité et les couvercles, à partir de 200 pièces

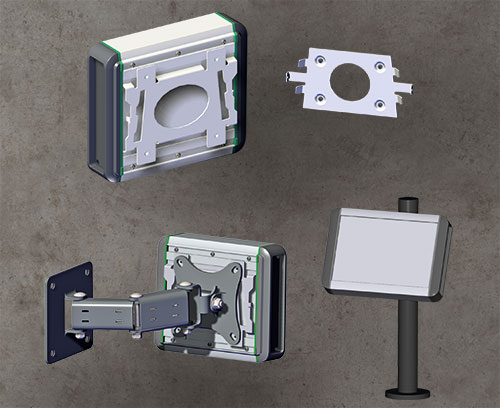

  • support selon la norme VESA sur demande
Créer PDF
  • Vidéo
  • Ex. d'applications

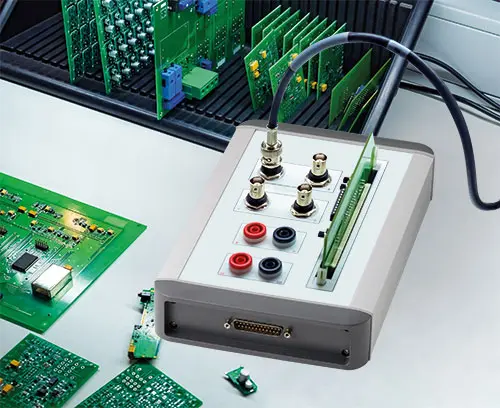

Domaines d‘applications

  • Appareils périphériques et interfaces
  • Bureau
  • Communication
  • Technique de sécurité
  • Biométrie
  • Technique médicale et de laboratoire
  • Santé
  • Automatisation
  • Industrie 4.0
  • Usine intelligente

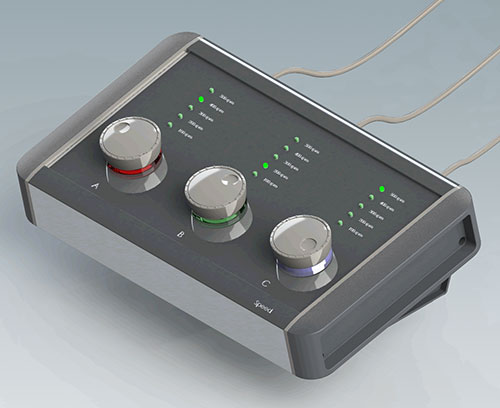

  • Technique de mesure, de régulation et de commande
  • Choix du modèle
  • Accessoires
  • Données techniques
  • Options de personnalisation

Sélectionnez le modèle et la ou les tailles, ou cliquez sur le bouton « Sélectionner tous les produits » à la fin de la liste des produits.

Elements pour une configuration individuelle

SMART-TERMINAL elements pour une configuration individuelle

largeur 170

A0330080 Vis M3 x 8 mm (T10)

A0330080

Vis M3 x 8 mm (T10) Pour la fixation de circuits imprimés et plaques de montage sur le profilé de bas du SMART-TERMINAL.

Fourniture 1 vis

Fermer

A0330080

Vis M3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable
A0399T10 Tournevis Torx T10

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier

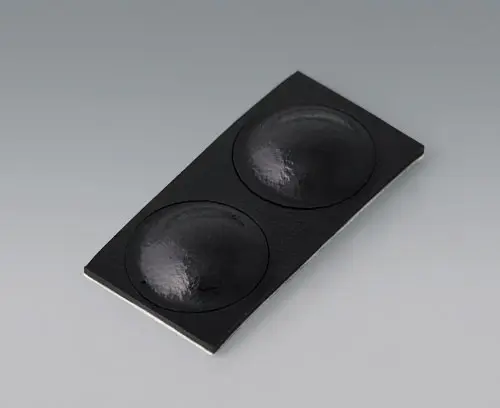

A9209229 Pieds anti-glissant 8,5 x 2,2 mm

A9209229

Pieds anti-glissant 8,5 x 2,2 mm Convient pour les boitiers SMART-TERMINAL avec plaques de fermeture en aluminium.
Les pieds en caoutchouc avec film autoadhésif assurent une tenue sûre ou empêchent de glisser.
4 pieds nécessaires par boitier.

Fourniture 2 pieds en caoutchouc

Fermer

A9209229

Pieds anti-glissant 8,5 x 2,2 mm
Produit ajouté à votre panier
noir
B3500001 Jeu d’écrous carrés M3

B3500001

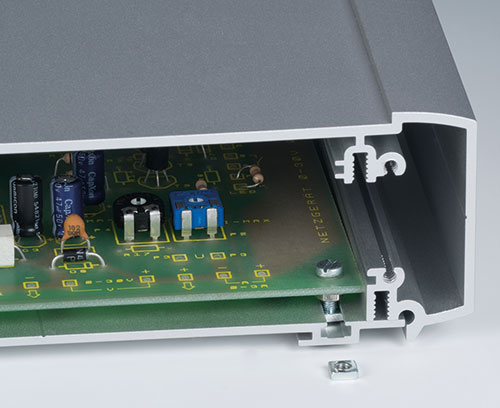

Jeu d’écrous carrés M3 Pour la fixation de circuits imprimés et plaques de montage sur le profilé inférieur du SMART-TERMINAL. Les écrous carrés peuvent être positionnés librement dans les rainures T du profilé de socle en fonction de la configuration des éléments à incorporer.

Fourniture 4 écrous carrés M3

Fermer

B3500001

Jeu d’écrous carrés M3
Produit ajouté à votre panier
Acier

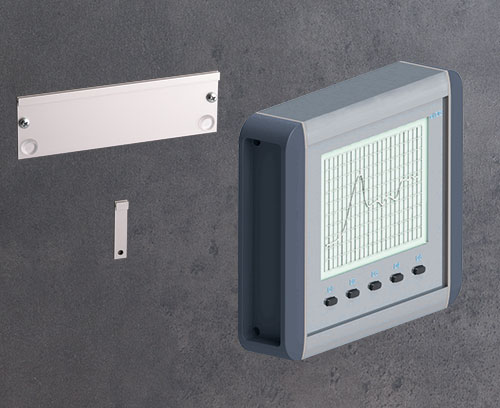

B3507020 Jeu de support mural

B3507020

Jeu de support mural Construction en deux éléments, pour une fixation plane et solide du boitier SMART-TERMINAL au mur.
Montage : coller les pieds antidérapants fournis (empêchent que le boitier bouge ou soit poussé sur le côté) et fixer ensuite le support mural au mur ou sur une surface plane. Accrocher la languette au centre de la face arrière du boitier et suspendre le boitier au support mural, puis visser au mur ou sur un autre support à l’aide d’une vis (non comprise dans la livraison).

Fourniture 1 support mural, 1 languette de support mural, 2 pieds antidérapants (autocollants)

Fermer

B3507020

Jeu de support mural
Produit ajouté à votre panier
Aluminium
B3507030 Kit support pupitre

B3507030

Kit support pupitre Permet une inclinaison ergonomique de 12° facilitant la lecture et la commande des appareils posés sur la table. Les pieds en caoutchouc compris dans la fourniture empêchent les boitiers pupitre de glisser.
Assemblage rationnel – sans visage supplémentaire : glisser les supports pupitre sur le profil inférieur lors de l’assemblage du boitier ; ils sont automatiquement fixés par les éléments de fermeture latéraux.

Fourniture 2 supports pupitre, 4 pieds en caoutchouc

Fermer

B3507030

Kit support pupitre
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
lava

Options de personnalisation pour Smart-Terminal

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
