MEDITEC

Meditec

Boitiers en matière plastique grand format

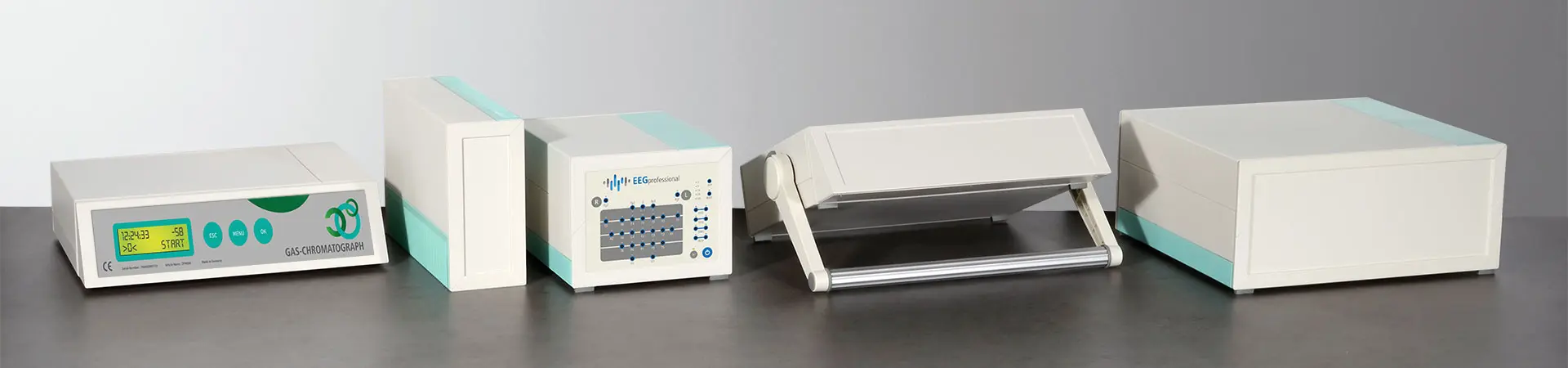

Un design aux caractéristiques convaincantes distingue la famille MEDITEC ; il représente l’élément de base de ce système de boitiers volumineux et destinés aux composants fonctionnels haut-de-gamme.

  • design élégant et fonctionnel
  • utilisation universelle comme boitiers de table, boitiers muraux ou mobiles

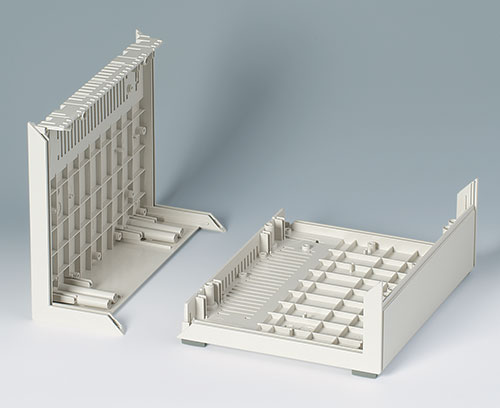

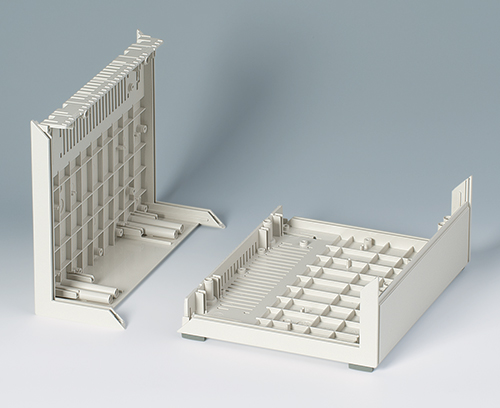

  • stabilité élevée grâce au renforcement par système de raidisseurs

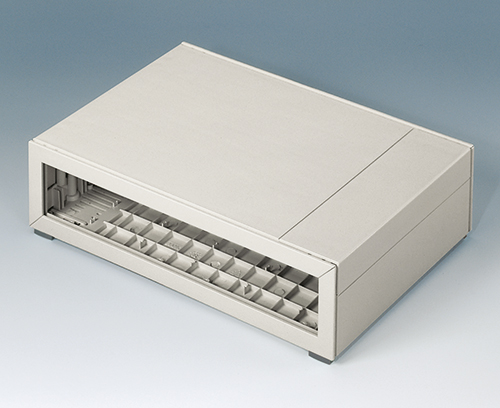

  • conception de boitier qui permet un assemblage aisé

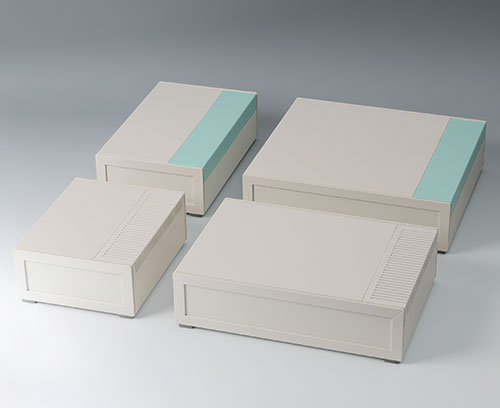

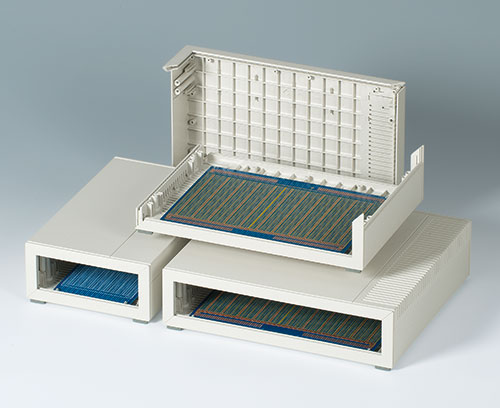

  • 4 tailles, en accord avec les formats de cartes Europe simples, doubles et prolongées

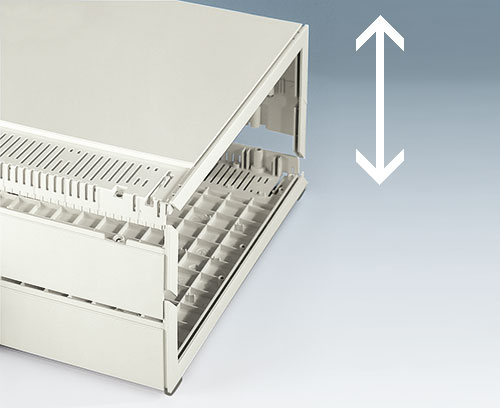

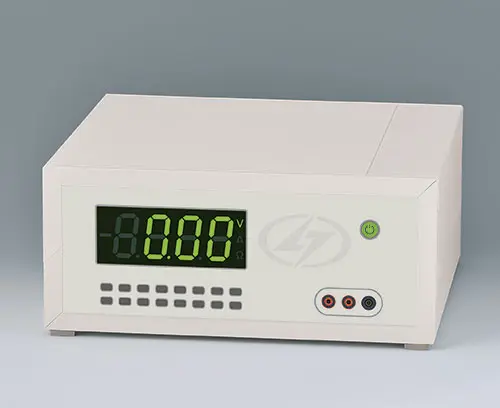

  • 2 hauteurs standards ; d‘autres hauteurs peuvent être obtenues avec deux parties intermédiaires reliées entre elles

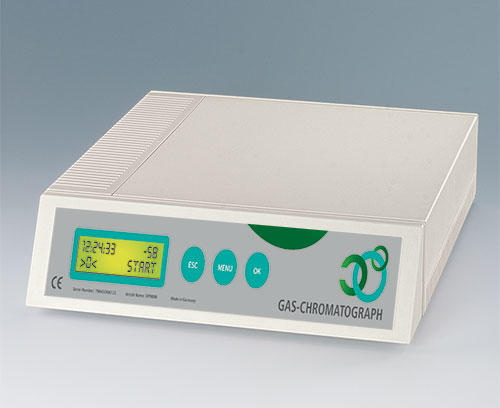

  • inclinaison ergonomique de la zone des éléments de commande ; en cas d‘utilisation de la partie intermédiaire, la nouvelle plaque frontale ferme l’ouverture de façon optimale
  • une qualité de surface identique des plaques avant et arrière en matière plastique, usinage rationnel

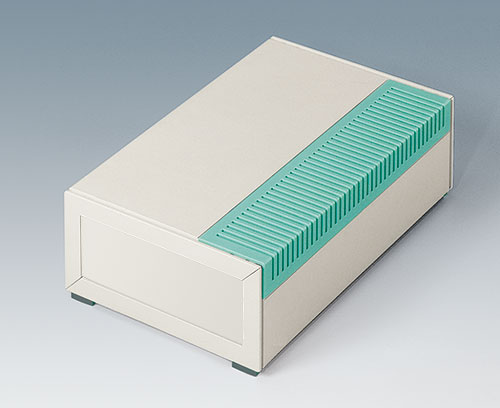

  • obturateurs avec/sans aération ; au choix dans les coloris du boitier ou couleur lagon, autres coloris sur demande
  • des pieds de boitiers qui assurent une bonne tenue de l’appareil sont compris dans la fourniture

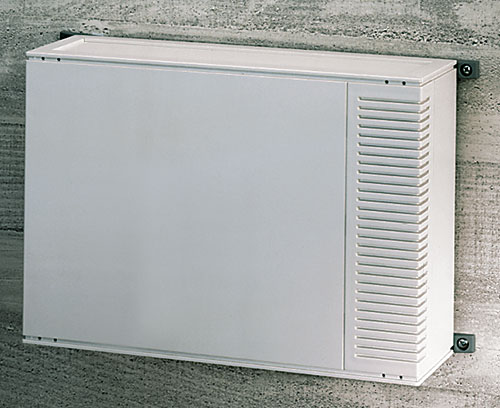

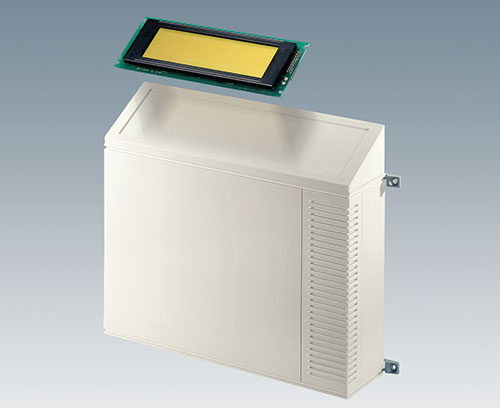

  • installation rationnelle au mur à l’aide de pattes de fixation

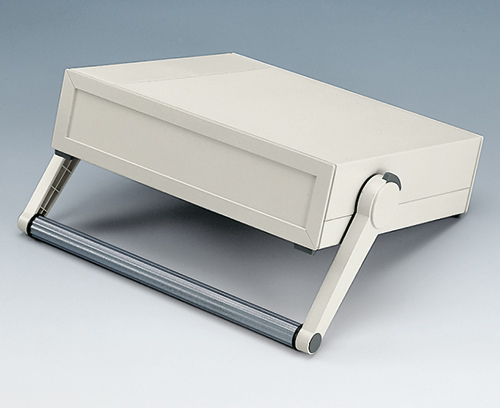

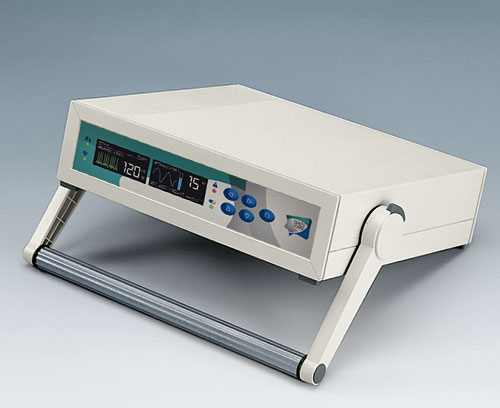

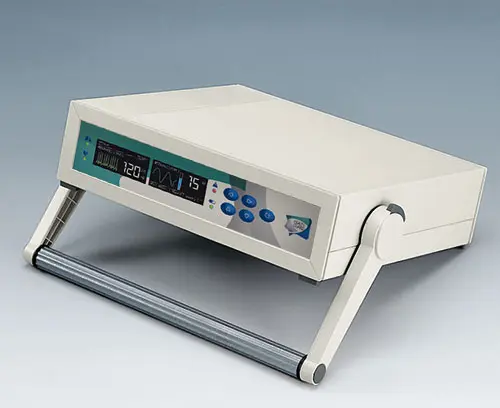

  • versions avec poignée étrier utilisable pour transporter l‘appareil ; le cas échéant, le mécanisme de réglage par cran de 30° permet à l‘utilisateur sur le terrain de choisir un angle de positionnement ergonomique
  • bossages de fixation pour circuits imprimés et composants à incorporer
  • Ex. d'applications

Domaines d‘applications

  • Technique médicale et de laboratoire
  • Santé
  • Commande de processus industriels
  • Technique de mesure et de régulation
  • Périphériques d'ordinateurs, modems et interfaces
  • Techniques de communication et de réseaux informatiques
  • Saisie de données
  • Choix du modèle
  • Accessoires
  • Options de personnalisation

Sélectionnez le modèle et la ou les tailles, ou cliquez sur le bouton « Sélectionner tous les produits » à la fin de la liste des produits.

A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

Fermer

A9199008

Jeu de vis
Produit ajouté à votre panier
B2030007 Parties intermédiaires 220, sans alésage

B2030007

Parties intermédiaires 220, sans alésage Parties intermédiaires sans alésage pour 50 mm en plus d'hauteur. Convenable pour MEDITEC D220/E220.

Fourniture 2 parties interm., jeu de vis

Fermer

B2030007

Parties intermédiaires 220, sans alésage
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B2030107 Parties intermédiaires 220, avec alésage

B2030107

Parties intermédiaires 220, avec alésage Parties intermédiaires avec alésage pour 50 mm en plus d'hauteur. Convenable pour MEDITEC D220/E220.

Fourniture 2 parties interm., jeu de vis

Fermer

B2030107

Parties intermédiaires 220, avec alésage
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B2031007 Parties intermédiaires 160, sans alésage

B2031007

Parties intermédiaires 160, sans alésage Parties intermédiaires sans alésage pour 50 mm en plus d'hauteur. Convenable pour MEDITEC D160/E160.

Fourniture 2 parties interm., jeu de vis

Fermer

B2031007

Parties intermédiaires 160, sans alésage
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B2031107 Parties intermédiaires 160, avec alésage

B2031107

Parties intermédiaires 160, avec alésage Parties intermédiaires avec alésage pour 50 mm en plus d'hauteur. Convenable pour MEDITEC D160/E160.

Fourniture 2 parties interm., jeu de vis

Fermer

B2031107

Parties intermédiaires 160, avec alésage
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B2116007 Partie front. de commande E

B2116007

Partie front. de commande E Partie frontale de commande inclinée et ergonomique. Construction en 2 parties pour l'acccessibilité facile des composants. Partie en creux pour des claviers à membrane souple. Angle de lecture au mur : 60°, sur la table : 30°.

Version E (pour MEDITEC E160 et E220)

Fourniture 1 angle, 1 capot, jeu de montage

Fermer

B2116007

Partie front. de commande E
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B2116307 Plaque avant / arrière E, plat

B2116307

Plaque avant / arrière E, plat Pour boitier sans partie intermédiaire.

Fourniture 1 plaque avant

Fermer

B2116307

Plaque avant / arrière E, plat
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
141,6x55,6x3mm
B2116407 Plaque avant / arrière Z1

B2116407

Plaque avant / arrière Z1 Pour boitiers avec 1 partie intermédiaire par côté.

Fourniture 1 plaque avant Z1

Fermer

B2116407

Plaque avant / arrière Z1
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
141,6x105,6x3mm
B2116507 Poignée étrier E

B2116507

Poignée étrier E Pour porter et incliner l'appareil. Étrier à mettre en place de l'extérieur. Méchanisme solide avec crans d´arrêt à 30°. Combinable avec partie intermédiaire avec alésage pour étrier.

Fourniture 2 parties latérales, 1 profil alu, dispositif antidérapant, couvercle, jeu de montage

Fermer

B2116507

Poignée étrier E
Produit ajouté à votre panier
PA 6
gris blanc RAL 9002
B2116707 Face avant E

B2116707

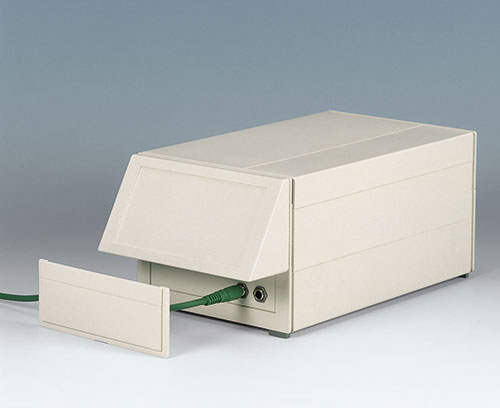

Face avant E Pour l'utilisation des boitiers MEDITEC avec chaque une partie intermédiaire à droite et à gauche (hauteur du boitier = 124 mm) et la partie frontale de commande. La face avant ferme l'accès de l'intérieure du boitier; au choix, utilisable sur ou sous la partie frontale de commande.

Version E

Fourniture 1 face avant (à fixer)

Fermer

B2116707

Face avant E
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
142x55x5mm
B2129007 Partie front. de commande D

B2129007

Partie front. de commande D Partie frontale de commande inclinée et ergonomique. Construction en 2 parties pour l'acccessibilité facile des composants. Partie en creux pour des claviers à membrane souple. Angle de lecture au mur : 60°, sur la table : 30°.

Version D (pour Meditec D160 et D220)

Fourniture 1 angle, 1 capot, jeu de montage

Fermer

B2129007

Partie front. de commande D
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B2129307 Plaque avant / arrière D, plat

B2129307

Plaque avant / arrière D, plat Pour boitier sans partie intermédiaire.

Fourniture 1 plaque avant

Fermer

B2129307

Plaque avant / arrière D, plat
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
271,6x55,6x3mm
B2129407 Plaque avant / arrière Z1

B2129407

Plaque avant / arrière Z1 Pour boitiers avec 1 partie intermédiaire par côté.

Fourniture 1 plaque avant Z1

Fermer

B2129407

Plaque avant / arrière Z1
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
271,6x105,6x3mm
B2129507 Poignée étrier D

B2129507

Poignée étrier D Pour porter et incliner l'appareil. Étrier à mettre en place de l'extérieur. Méchanisme solide avec crans d'arrêt à 30°. Combinable avec partie intermédiaire avec alésage pour étrier.

Fourniture 2 parties latérales, 1 profil alu, dispositif antidérapant, couvercle, jeu de montage

Fermer

B2129507

Poignée étrier D
Produit ajouté à votre panier
PA 6
gris blanc RAL 9002
B2129707 Face avant D

B2129707

Face avant D Pour l'utilisation des boitiers MEDITEC avec chaque une partie intermédiaire à droite et à gauche (hauteur du boitier = 124 mm) et la partie frontale de commande. La face avant ferme l'accès de l'intérieure du boitier; au choix, utilisable sur ou sous la partie frontale de commande.

Version D

Fourniture 1 face avant ( à fixer )

Fermer

B2129707

Face avant D
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
272x55x5mm
B2133012 Pattes de fixation

B2133012

Pattes de fixation Pattes de fixation pour l'installation au mur facile, à l'extérieur.

Fourniture 4 pattes de fixation, 4 vis

Fermer

B2133012

Pattes de fixation
Produit ajouté à votre panier
PA 6
volcan
B2134012 Élements d'empilage

B2134012

Élements d'empilage Éléments d'empilage. Sécurité d´empilage grâce à un dispositif spécial : fixation aisée avec des supports prévus à cet effet.

Fourniture 4 éléments d´empilage

Fermer

B2134012

Élements d'empilage
Produit ajouté à votre panier
PA 6
volcan
B2135017 Raccord

B2135017

Raccord Sécurité d'assemblage entre 2 parties latérales. Montage sans vis simplément à attacher et à bloquer.

Fourniture 4 raccords

Fermer

B2135017

Raccord
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de personnalisation pour Meditec

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
