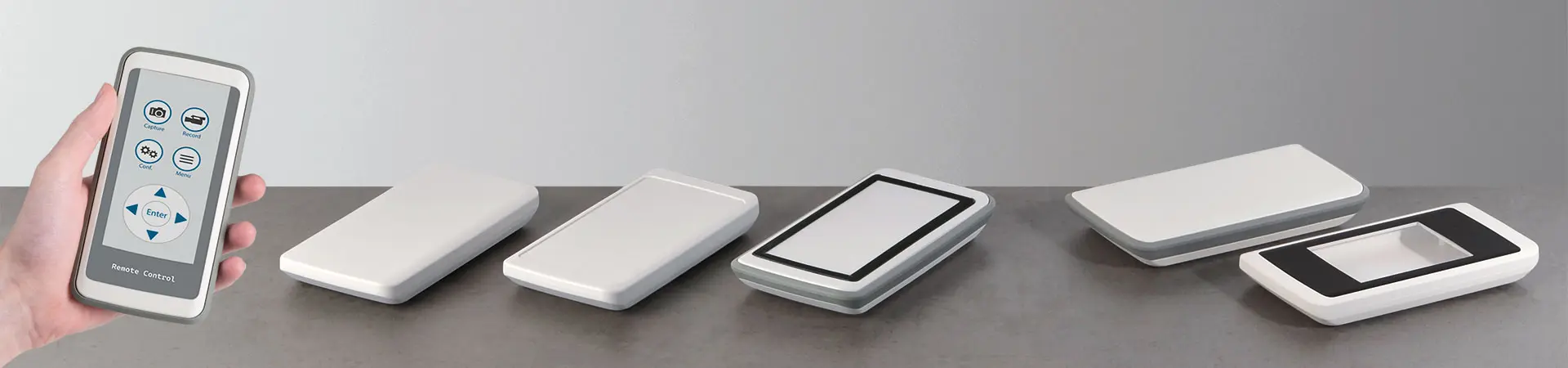

SLIM-CASE boitiers manuel
Scroll

Slim-Case

Boitier manuel d’apparence fine

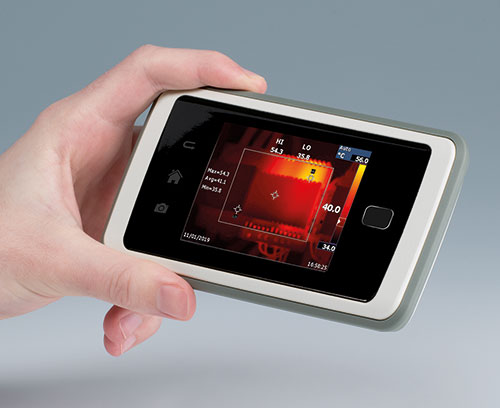

Le SLIM-CASE montre ce qui est actuellement faisable en matière de boitiers manuels, tant du point de vue visuel que fonctionnel. La conception pratiquement sans cadre permet d’intégrer des composants électroniques plats ou modules ainsi que des afficheurs grande surface et applications tactiles jusqu'à 4 ʺ (10 cm) dans des appareils aux dimensions compactes. Malgré les petites dimensions pratiques cette série de boitiers novatrice offre beaucoup d’espace pour les composants universels et les normes modernes de radiofréquences.

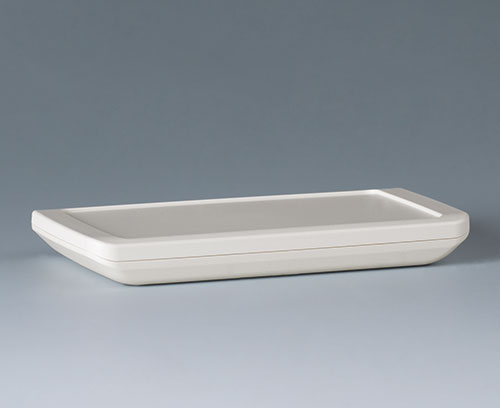

  • La construction plane et compacte, arrondie sur les côtés confère à ces boitiers une apparence particulièrement élégante. De plus, ils tiennent agréablement bien dans la main et permettent des fonctions qui profitent de ce design.

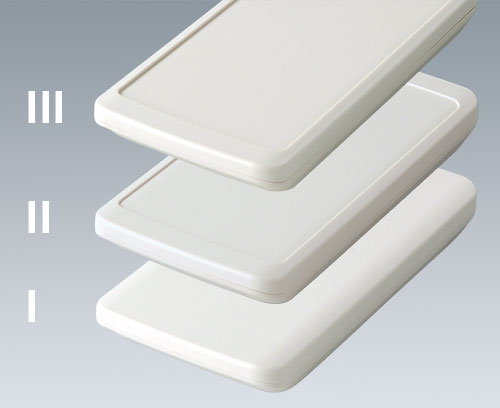

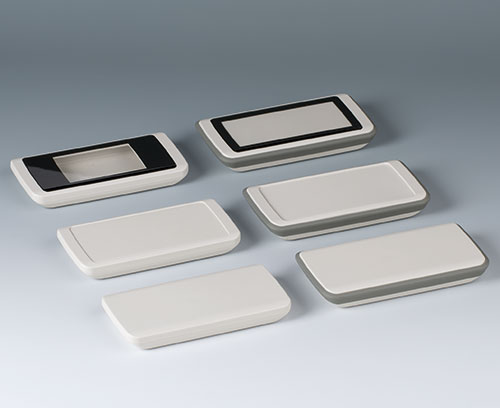

  • Trois zones à éléments de commande différentes offrent une grande souplesse pour la configuration des composants à insérer et la manipulation prévue:

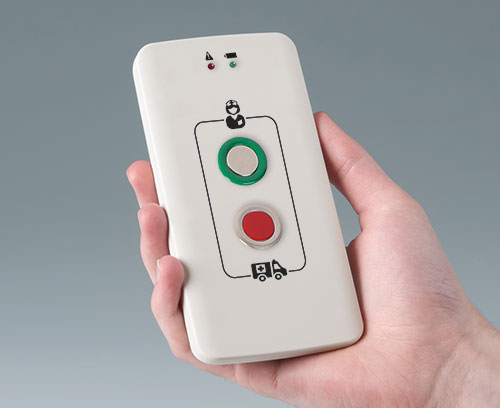

    surface de commande plane
    Pour un agencement et positionnement personnalisés des éléments de commande et d’affichage de tout genre.
    1 mm en retrait
    L’idéal pour les applications avec feuilles décoratives.
    1,6 mm en retrait

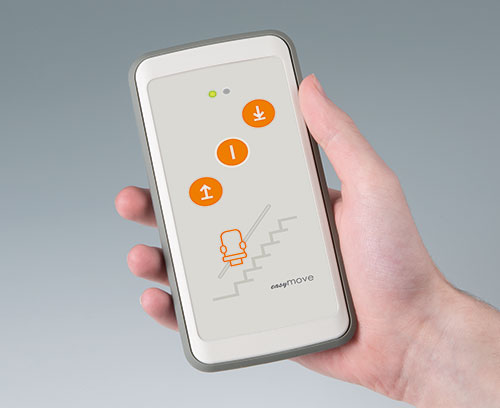

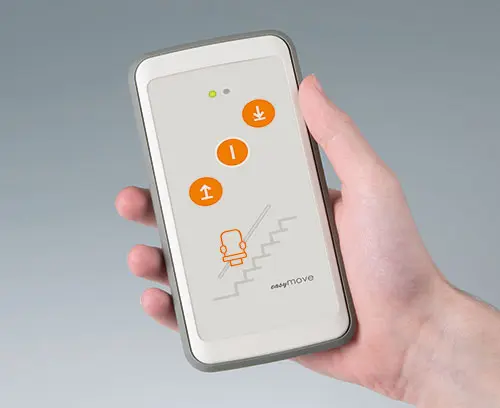

    Pour l’utilisation d’une vitre frontale transparente fidèle aux contours ou un clavier à membrane.

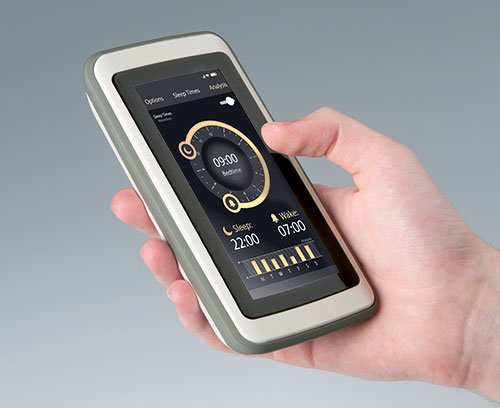

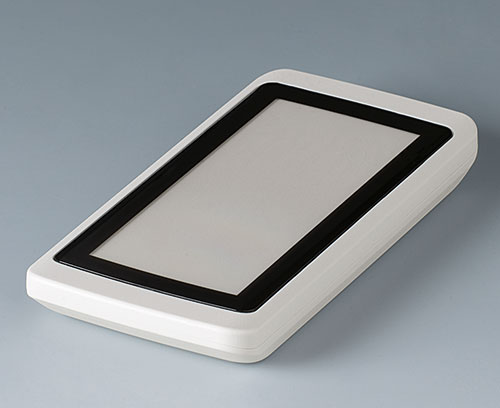

  • La vitre frontale fidèle aux contours (accessoire) protège les afficheurs situés en dessous. Avec les côtés arrondis sur la longueur, la forme agréable à la main est conservée. Fixation avec une pellicule adhésive (accessoire). Sur demande, impression individuelle par l'arrière, assortie à la découpe visible de votre afficheur et pour recouvrir la pellicule adhésive.

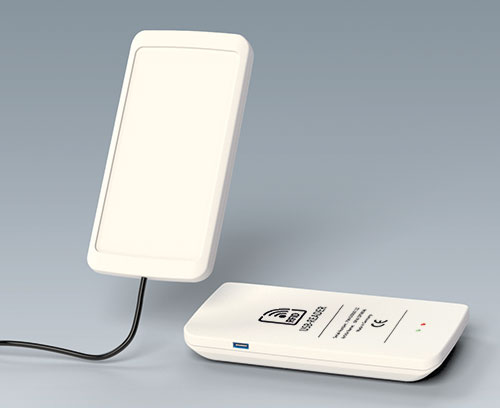

  • Peut être chargé par induction avec la bobine appropriée, à proximité immédiate des chargeurs Qi. Le cas échéant, alimentation interne avec batterie plate sur le circuit imprimé.

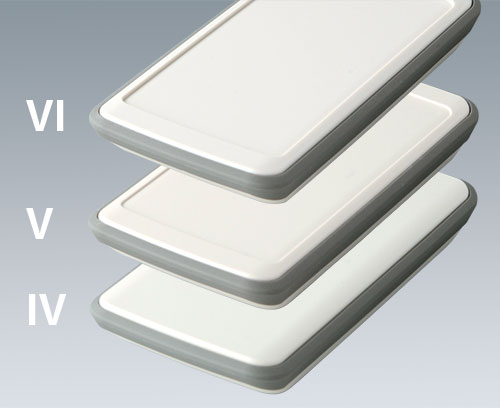

  • Avec et sans anneau intermédiaire en TPE

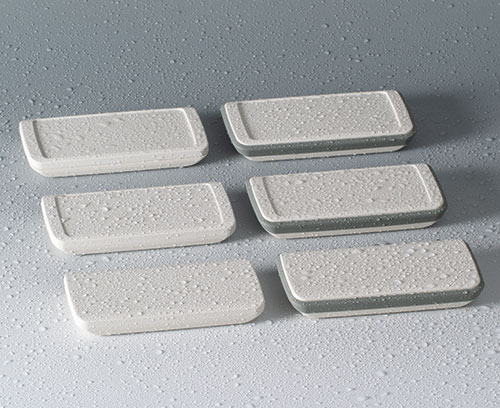

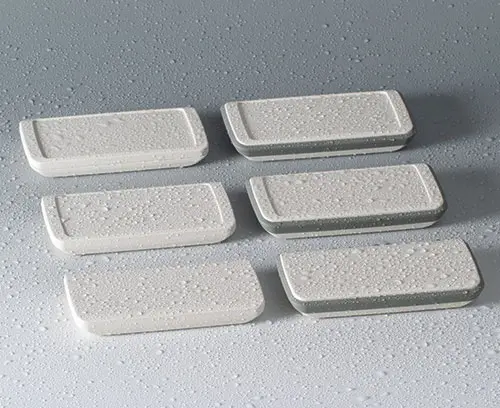

  • Degré de protection IP 54 : SLIM-CASE IV-VI avec bague intermédiaire TPE;
    degré de protection jusqu‘à IP 65 : SLIM-CASE I-III avec joint (accessoires)

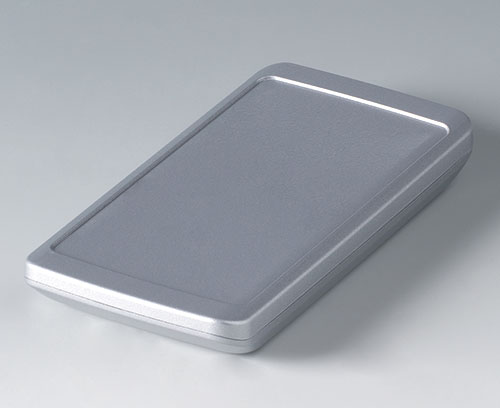

  • La bague intermédiaire en TPE augmente le volume d'installation, sert de bague d'étanchéité pour le degré de protection IP 54 et de protection contre les chocs. Couleurs spéciales sont disponibles sur demande.
  • Parties du boitier en matériau ASA+PC-FR (UL 94 V-0), blanc gris (RAL 9002)
  • Vissage avec vis inox et entraînement Torx (T8)
  • Usinages personnalisés, par exemple découpes pour les éléments de commande et d'affichage, interfaces, inscription, vaporisation d'aluminium CEM, etc. sur demand
Créer PDF
  • Vidéo
  • Ex. d'applications

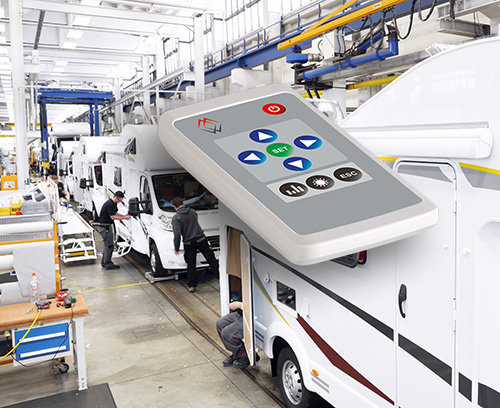

Domaines d‘applications

Idéal pour les applications électroniques mobiles à l'intérieur et à l'extérieur.

  • Technique de mesure et de régulation
  • Communication sans fil
  • IoT/IIoT
  • Technique médicale et de laboratoire
  • Santé
  • Office
  • Technique de sécurité
  • Technologie environnementale
  • Tous les articles
  • Accessoires
  • Options de personnalisation

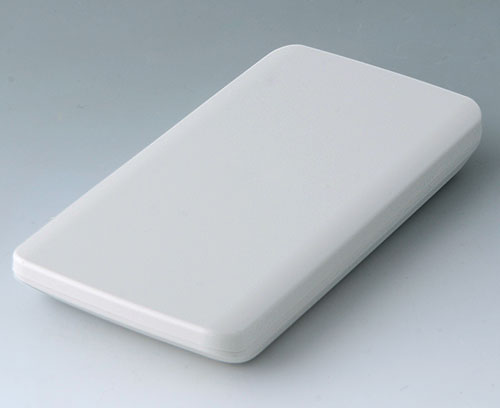

B5403107 SLIM-CASE M, Vers. I

B5403107

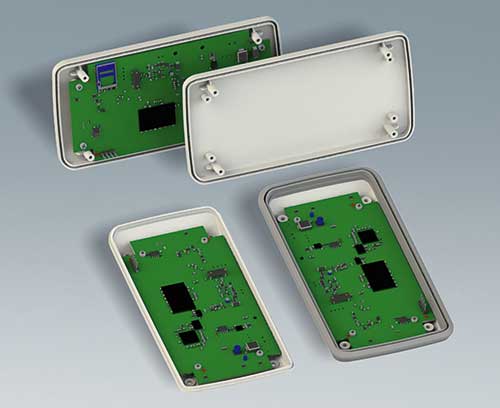

SLIM-CASE M, Vers. I Boitier manuel en deux parties, de conception plate avec une grande surface de commande allant jusqu'à 4 “ (10 cm). Contours latéraux du boitier arrondis - tient confortablement dans la main et peut être utilisé en toute sécurité. Surface de commande plane pour un agencement et positionnement personnalisés des éléments de commande et d’affichage de tout genre. Bossages à vis pour circuits imprimés dans la partie supérieure et inférieure. Joint en accessoire pour le degré de protection IP 65.

Version Surface de commande plane

Fourniture Parties supérieure et inférieure, kit de montage

Fermer

B5403107

SLIM-CASE M, Vers. I
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
148x74x19mm
IP 65 opt., IP 40
B5403117 SLIM-CASE M, Vers. IV

B5403117

SLIM-CASE M, Vers. IV Boitier manuel en trois parties avec bague intermédiaire en TPE, de conception compacte avec une grande surface de commande allant jusqu'à 4 “ (10 cm). Toucher agréable grâce à des contours arrondis sur les côtés et une bague intermédiaire en TPE qui sert en outre de protection contre les chocs et de joint d’étanchéité pour le degré de protection IP 54. Surface de commande plane pour un agencement et positionnement personnalisés des éléments de commande et d’affichage de tout genre. Bossages à vis pour circuits imprimés dans la partie supérieure et inférieure.

A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications de la bague intermédiaire TPE ne sont pas possibles.

Version Avec bague intermédiaire en TPE et zone de commande plane

Fourniture Parties supérieure et inférieure, bague intermédiaire en TPE, kit de montage.

Fermer

B5403117

SLIM-CASE M, Vers. IV
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
148x74x22mm
IP 54

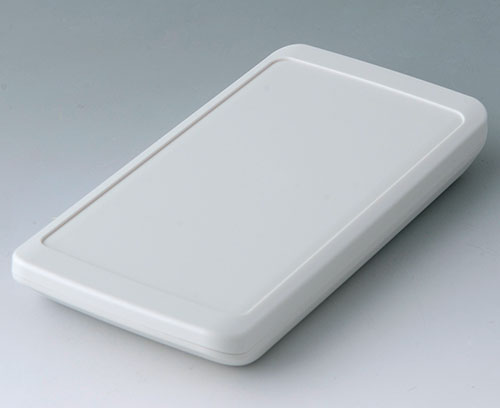

B5403207 SLIM-CASE M, Vers. II

B5403207

SLIM-CASE M, Vers. II Boitier manuel en deux parties, de conception plate avec une grande surface de commande allant jusqu'à 4 “ (10 cm). Contours latéraux du boitier arrondis - tient confortablement dans la main et peut être utilisé en toute sécurité. Zone de commande en creux pour les applications avec feuille décorative. Bossages à vis pour circuits imprimés dans la partie supérieure et inférieure. Joint en accessoire pour le degré de protection IP 65.

Version Zone de commande en creux d‘1 mm

Fourniture Parties supérieure et inférieure, kit de montage

Fermer

B5403207

SLIM-CASE M, Vers. II
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
148x74x19mm
IP 65 opt., IP 40

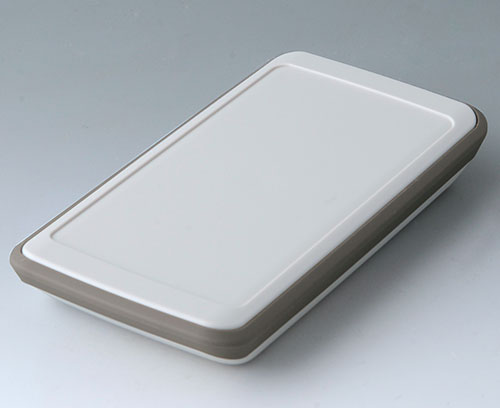

B5403217 SLIM-CASE M, Vers. V

B5403217

SLIM-CASE M, Vers. V Boitier manuel en trois parties avec bague intermédiaire en TPE, de conception compacte avec une grande surface de commande allant jusqu'à 4 “ (10 cm). Toucher agréable grâce à des contours arrondis sur les côtés et une bague intermédiaire en TPE qui sert en outre de protection contre les chocs et de joint d’étanchéité pour le degré de protection IP 54. Zone de commande en creux pour les applications avec feuille décorative. Bossages à vis pour circuits imprimés dans la partie supérieure et inférieure.

A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications de la bague intermédiaire TPE ne sont pas possibles.

Version Avec bague intermédiaire en TPE et la zone de commande en creux d‘1 mm

Fourniture Parties supérieure et inférieure, bague intermédiaire en TPE, kit de montage.

Fermer

B5403217

SLIM-CASE M, Vers. V
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
148x74x22mm
IP 54
B5403307 SLIM-CASE M, Vers. III

B5403307

SLIM-CASE M, Vers. III Boitier manuel en deux parties, de conception plate avec une grande surface de commande allant jusqu'à 4 “ (10 cm). Contours latéraux du boitier arrondis - tient confortablement dans la main et peut être utilisé en toute sécurité. Zone de commande en creux pour l'utilisation d'une vitre frontale transparente fidèle aux contours (avec pellicule adhésive en accessoire) ou pour la protection d'un clavier à membrane personnalisé. Bossages à vis pour circuits imprimés dans la partie supérieure et inférieure. Joint en accessoire pour le degré de protection IP 65.

Version Zone de commande en creux d‘1,6 mm

Fourniture Parties supérieure et inférieure, kit de montage

Fermer

B5403307

SLIM-CASE M, Vers. III
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
148x74x19mm
IP 65 opt., IP 40
B5403317 SLIM-CASE M, Vers. VI

B5403317

SLIM-CASE M, Vers. VI Boitier manuel en trois parties avec bague intermédiaire en TPE, de conception compacte avec une grande surface de commande allant jusqu'à 4 “ (10 cm). Toucher agréable grâce à des contours arrondis sur les côtés et une bague intermédiaire en TPE qui sert en outre de protection contre les chocs et de joint d’étanchéité pour le degré de protection IP 54. Zone de commande en creux pour l'utilisation d'une vitre frontale transparente fidèle aux contours (avec pellicule adhésive en accessoire) ou pour la protection d'un clavier à membrane personnalisé. Bossages à vis pour circuits imprimés dans la partie supérieure et inférieure.

A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications de la bague intermédiaire TPE ne sont pas possibles.

Version Avec bague intermédiaire en TPE et la zone de commande en creux d‘1,6 mm

Fourniture Parties supérieure et inférieure, bague intermédiaire en TPE, kit de montage.

Fermer

B5403317

SLIM-CASE M, Vers. VI
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
148x74x22mm
IP 54
A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier
Acier inoxydable
A0399T08 Tournevis Torx T8

A0399T08

Tournevis Torx T8 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T8. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T08

Tournevis Torx T8
Produit ajouté à votre panier

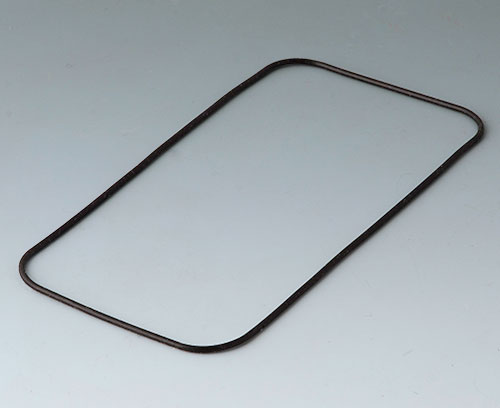

B5503039 Joint M

B5503039

Joint M Pour augmenter le degré de protection des boitiers SLIM-CASE M sans bague intermédiaire en TPE (version I-III).

Fourniture 1 joint

Fermer

B5503039

Joint M
Produit ajouté à votre panier
Silicone
noir

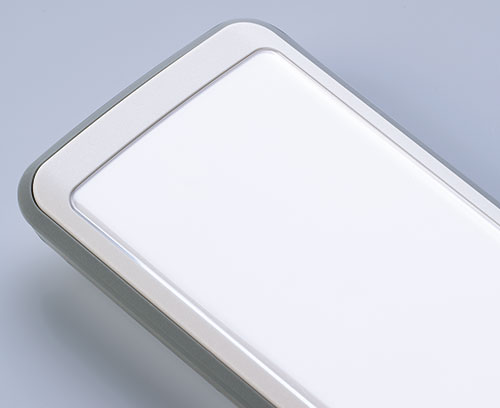

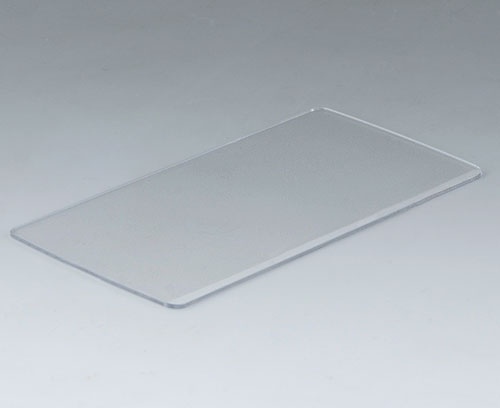

B5503201 Vitre frontale M

B5503201

Vitre frontale M La vitre frontale fidèle aux contours protège les afficheurs situés en dessous. Avec les côtés arrondis sur la longueur, le boitier conserve sa forme agréable à la main. Convient au SLIM-CASE M avec zone de commande en creux d’1,6 mm (version III et VI). Fixation avec pellicule adhésive (accessoires).
Sur demande, impression individuelle par l'arrière, assortie à la découpe visible de votre afficheur et pour recouvrir la pellicule adhésive.

Fourniture 1 vitre frontale

Fermer

B5503201

Vitre frontale M
Produit ajouté à votre panier
PC
transparent
125,3x63,5x1,3mm

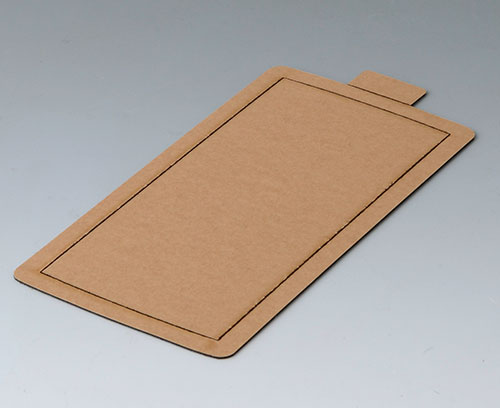

B5503300 Feuille adhésive M

B5503300

Feuille adhésive M Pour une fixation sûre de la vitre frontale sur la partie supérieure.

Fourniture 1 feuille adhésive

Fermer

B5503300

Feuille adhésive M
Produit ajouté à votre panier

Options de personnalisation pour Slim-Case

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
