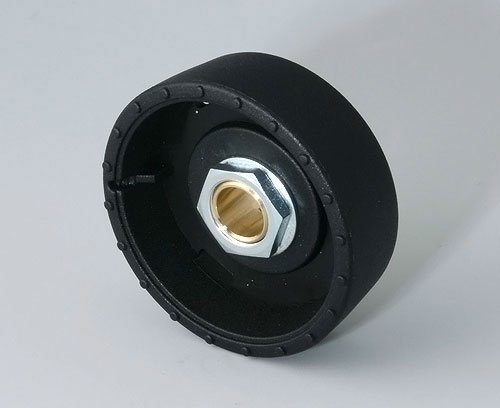

B8133639 STAR-KNOBS 33, avec reliefs

B8133639

STAR-KNOBS 33, avec reliefs

Convenable pour des potentiomètres rotatifs et générateurs d'impulsions rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein.

Version

Avec reliefs

Fourniture

1 bouton (Comp. min. pour 1 STAR-KNOB : 1 bouton, 1 capuchon et 1 jeu de montage)

  • Composants/Accessoires
  • Options de produit

Version encastrée sans éclairage

Version en saillie avec éclairage LED

Composants minimum
1 bouton.
1 capuchon.
1 jeu de montage version en saillie.
1 éclairage LED.

Composants du système pour compléter

B8633008 Capuchon 33

B8633008

Capuchon 33 Convenable pour bouton STAR-KNOB 33. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

B8633008

Capuchon 33
Produit ajouté à votre panier
PA 6
volcan
B8633009 Capuchon 33

B8633009

Capuchon 33 Convenable pour bouton STAR-KNOB 33. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

B8633009

Capuchon 33
Produit ajouté à votre panier
PA 6
néro
B8633108 Capuchon 33, avec creux

B8633108

Capuchon 33, avec creux Convenable pour bouton STAR-KNOB 33. Montage du capuchon avec creux facile.

Fourniture 1 capuchon

Fermer

B8633108

Capuchon 33, avec creux
Produit ajouté à votre panier
PA 6
volcan
B8633109 Capuchon 33, avec creux

B8633109

Capuchon 33, avec creux Convenable pour bouton STAR-KNOB 33. Montage du capuchon avec creux facile.

Fourniture 1 capuchon

Fermer

B8633109

Capuchon 33, avec creux
Produit ajouté à votre panier
PA 6
néro
B8733201 Jeu de montage 33, version en saillie

B8733201

Jeu de montage 33, version en saillie Montage en saillie. Pour un montage auguste. Convenable pour bouton diametre 33. Éclairage optionnel, éclairage LED voir acc. séparé.

Fourniture 1 jeu de montage

Fermer

B8733201

Jeu de montage 33, version en saillie
Produit ajouté à votre panier
PC (UL 94 HB)
diamant
B8733206 Jeu de montage 33, version en saillie

B8733206

Jeu de montage 33, version en saillie Montage en saillie. Pour un montage auguste. Convenable pour bouton diametre 33. Éclairage optionnel, éclairage LED voir acc. séparé.

Fourniture 1 jeu de montage

Fermer

B8733206

Jeu de montage 33, version en saillie
Produit ajouté à votre panier
PC (UL 94 HB)
saphir

Accessoires "éclairage"

B7546001 Éclairage LED, 8 LED (lumière de fond RGB)

B7546001

Éclairage LED, 8 LED (lumière de fond RGB)

Circuit imprimé D=27 mm avec 8 LED (lumière de fond RGB), sans contrôleur, technologie SMD, câble de raccordement d’une longueur de 120 mm, avec connecteur femelle à 4 broches au bout, connecteur mâle compris.

Suggestion pour :

STAR-KNOBS 33 / 41
- version encastrée : l'association avec le bouton en couleur diamant
- version en saillie : l'association avec le jeu de montage en couleur diamant

CONTROL-KNOBS 36 avec éclairage optionnel
 - fixation aux socles disponibles en option

Fourniture 1 éclairage LED (lumière de fond RGB)

Fermer

B7546001

Éclairage LED, 8 LED (lumière de fond RGB)
Produit ajouté à votre panier
B8733004 Éclairage LED

B8733004

Éclairage LED Circuit imprimé D=27 mm avec 8 LED (lumière blanche), technique SMD, câble de raccordement de long. 120 mm, connecteur à 2 pôles (mâles/femelles). À utilisation universelle pour boutons tailles 33 et 41 mm.
Utilisable pour version de montage encastrée : uniquement en combinaison avec le bouton translucide*.
Utilisable pour version de montage en saille : uniquement en combinaison avec le jeu de montage translucide*.
(translucide = coloris diamant, rubis, émeraude, saphir).

Fourniture 1 éclairage LED

Fermer

B8733004

Éclairage LED
Produit ajouté à votre panier

Accessoires

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier
B8733001 Moyen de montage 33

B8733001

Moyen de montage 33 Arrête le bouton pendant la fixation de la noix de serrage (variante montage encastrée) et le positionne dans la hauteur correcte sur l'axe des génerateurs d'impulsions rotatifs (variante montage encastrée et en saillie).

Fourniture 1 moyen de montage

Fermer

B8733001

Moyen de montage 33
Produit ajouté à votre panier
ABS (UL 94 HB)
vert

Version en saillie sans éclairage

Options de produit pour B8133639

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Couleur
néro
Diamètre
33 mm
Hauteur
14 mm
Alésage ″
1/4″
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (groupe)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
10 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
